Wentylator i nawiewy

LX1042592-UN-03JUL07

LX1056719-UN-16JUL12

LX007940-UN-15AUG94

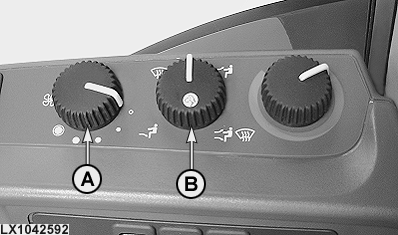

Przy użyciu przełącznika (A) można uzyskać cztery prędkości wentylatora. Główny kierunek przepływu powietrza można zmieniać przełącznikiem (B).

Odmrażanie lub odmgławianie przedniej szyby

Ustawić ogrzewanie na maksymalny wydatek ciepła. Ustawić przełącznik (B) na symbol (D) i przekręcić przełącznik (A) (wentylator) w położenie 4.

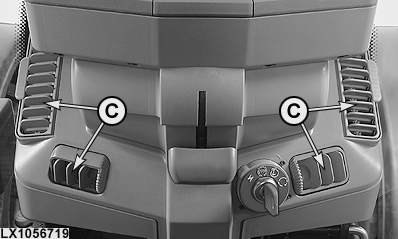

Jeśli strumień powietrza ma być skierowany na operatora, ustawić przełącznik (B) na symbol (E). Włączyć wentylator przełącznikiem (A). Kierunek i siła strumienia powietrza mogą być regulowane nawiewami (C).

Jeśli strumień powietrza ma być rozprowadzony równomiernie wewnątrz kabiny, ustawić przełącznik (B) na symbol (F). Włączyć wentylator przełącznikiem (A).

Jeśli strumień powietrza ma być skierowany na nogi, ustawić przełącznik (B) na symbol (G). Włączyć wentylator przełącznikiem (A).

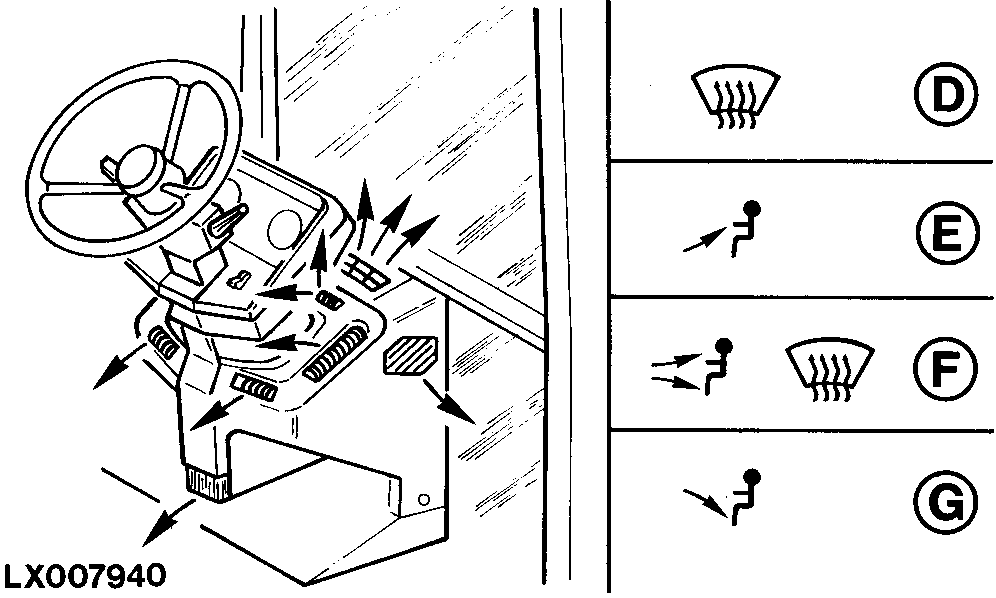

Kierunek strumienia powietrza

Położenia przełącznika (B):

• Symbol (D) = strumień powietrza na przednią szybę
• Symbol (E) = strumień powietrza na operatora
• Symbol (F) = strumień powietrza na okna, operatora i nogi
• Symbol (G) = strumień powietrza na nogi
