Wymiana oleju przekładniowego/hydraulicznego i czyszczenie filtra siatkowego wlotu — przekładnia PowrQuad™ PLUS lub AutoQuad™ PLUS (6105M lub 6140M)

Spuszczenie oleju przekładniowego/hydraulicznego

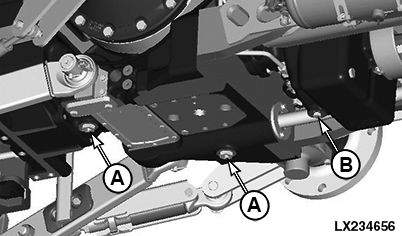

LX234656-UN-09APR15

A - Śruba spustowa w obudowie mechanizmu różnicowego (50 N·m; 37 lb-ft)

B - Śruba spustowa sprzęgła napędu kół przednich (50 N·m; 37 lb-ft)

1. Uruchomić silnik i użyć kilku funkcji hydraulicznych, aby rozgrzać olej.

2. Ustawić ciągnik poziomo. Opuścić cięgła dolne, ładowacz czołowy, sprzęt przedni lub inne wyposażenie pobierające olej z przekładni.

3. Wyłączyć silnik i wyjąć kluczyk ze stacyjki.

4. Włączyć blokadę postojową.

5. Wykręcić śruby spustowe (A) i (B) i spuścić olej do odpowiedniego pojemnika. Pojemności podano w sekcji Specyfikacja.

   Po spuszczeniu oleju założyć nowe pierścienie uszczelniające na śruby spustowe (A) i (B) i dokręcić śruby.

Czyszczenie filtra siatkowego wlotu i wymiana oleju przekładniowego/hydraulicznego

1.

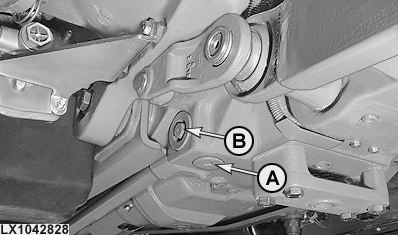

   LX1042828-UN-26FEB07

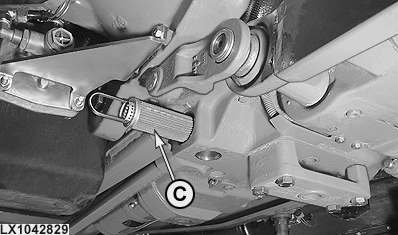

   LX1042829-UN-26FEB07

   Filtr siatkowy wlotu

   A - Korek spustowy (50 Nm; 37 lb-ft)

   B - Korek gwintowany (50 Nm; 37 lb-ft)

   C - Filtr siatkowy wlotu

   Odkręcić korek gwintowany (B), wyciągnąć filtr siatkowy wlotu i umyć w paliwie. Oczyścić miejsce montażu filtra siatkowego wlotu. Ponownie założyć filtr siatkowy wlotu.

---




2. Przed nalaniem świeżego oleju wymienić uszczelki i dokręcić śruby spustowe momentem 50 Nm (37 lb-ft).

3. Wlać olej przekładniowy/hydrauliczny do obudowy przekładni. Pojemności podano w sekcji Specyfikacja.

Sprawdzenie poziomu oleju

Uruchomić na krótko silnik i użyć kilku funkcji hydraulicznych. Zatrzymać silnik.

Odczekać 10 do 15 minut przed sprawdzeniem poziomu oleju. Powinien być pomiędzy znakami w szklanym wskaźniku. Jeżeli nie jest prawidłowy, skorygować poziom oleju.
