Kontrolki i wyświetlacze


Kontrolki

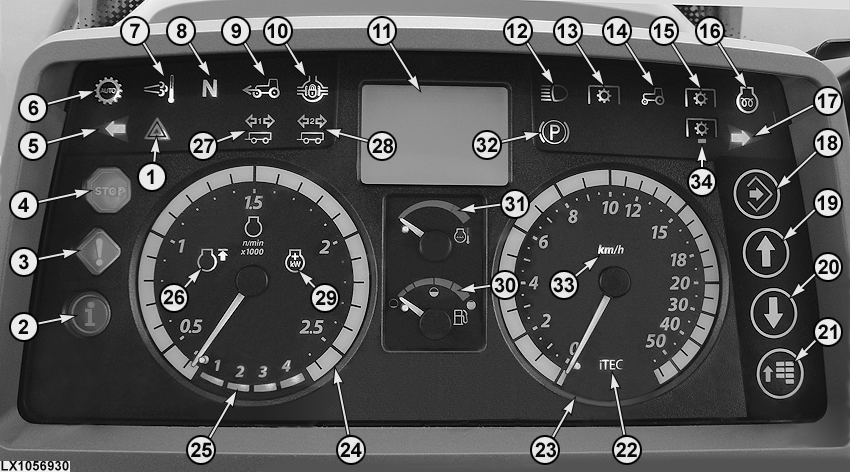

LX1056930
LX1056930-UN-17SEP14

  1. Kontrolka awaryjnych świateł ostrzegawczych1
  2. Niebieska kontrolka INFO - zapala się, gdy występuje usterka podzespołów elektrycznych magistrali CAN, np. układu hydraulicznego lub przekładni. Przejrzeć komunikaty błędów na wyświetlaczu cyfrowym i wyeliminować przyczynę. W razie potrzeby skontaktować się z dealerem John Deere™.
  3. Żółta kontrolka UWAGA - miga w razie wystąpienia usterki (przejrzeć komunikaty błędów na wyświetlaczu cyfrowym).
  4. Czerwona kontrolka STOP - miga w przypadku wystąpienia poważnej usterki. NATYCHMIAST wyłączyć silnik. Przejrzeć komunikaty błędów na wyświetlaczu cyfrowym i wyeliminować przyczynę.
  5. Migająca kontrolka z lewej strony - miga, gdy włączony jest kierunkowskaz skrętu w lewo lub awaryjne światła ostrzegawcze.
  6. Kontrolka trybu automatycznego przekładni - świeci się, gdy aktywny jest tryb automatyczny przekładni AutoQuad™ PLUS.
  7. Kontrolka czyszczenia filtra spalin - świeci się podczas fazy czyszczenia. Tylko w ciągnikach z układem oczyszczania spalin.
  8. Kontrolka N świeci się, gdy dźwignia rewersera jest w położeniu neutralnym.
  9. Kontrolka napędu kół przednich - świeci się przy włączonym napędzie kół przednich.
  10. Kontrolka blokady mechanizmu różnicowego - świeci się przy włączonej blokadzie mechanizmu różnicowego.
  11. Wyświetlacz cyfrowy - wyświetla informacje dla operatora i służy jako graficzny interfejs użytkownika.
  12. Kontrolka świateł długich świeci się, gdy przełącznik jest w położeniu świateł długich.
  13. Ta kontrolka świeci się, gdy włączony jest przedni WOM1.
  14. Świeci się razem z (13) lub (15) wskazując, czy włączony jest przedni czy tylny WOM.
  15. Ta kontrolka świeci się, gdy włączony jest tylny WOM.
  16. Kontrolka rozgrzewania wstępnego - zapala się, gdy kluczyk stacyjki zostanie obrócony o jedno położenie w prawo. Nie uruchamiać silnika, dopóki kontrolka nie zgaśnie. Ta kontrolka miga w przypadku występowania problemów z układem paliwowym i silnikiem. W ciągnikach wyposażonych w czujnik wody w paliwie ta kontrolka miga, jeśli w paliwie jest woda.
  17. Migająca kontrolka z prawej strony - miga, gdy włączony jest kierunkowskaz skrętu w prawo lub awaryjne światła ostrzegawcze.
  18. Przycisk zatwierdzania
  19. Przycisk strzałki w górę
  20. Przycisk strzałki w dół
  21. Przycisk menu
  22. Kontrolka sygnalizuje, że iTEC™ jest uaktywniony.
  23. Prędkościomierz - wskazuje prędkość jazdy w milach na godzinę (mph) lub km/h.
  24. Obrotomierz - wskazuje prędkość wału korbowego w obrotach na minutę.
  25. Wskaźnik biegu:

    • Przy przekładni PowrQuad™ PLUS lub AutoQuad™ PLUS, liczby 1-4 wskazują wybrany bieg.

    • Liczba słupków wskazuje najwyższy zaprogramowany bieg.

  26. Kontrolka świeci się, kiedy tempomat (FieldCruise™) jest aktywny.
  27. Kontrolka kierunkowskazów przyczepy - miga, gdy do ciągnika przyłączona jest przyczepa. Kontrolka miga, gdy lewy kierunkowskaz jest włączony lub gdy światła ostrzegawcze są włączone.
  28. Kontrolka kierunkowskazów przyczepy - miga, gdy do ciągnika przyłączona jest druga przyczepa. Kontrolka miga, gdy włączony jest kierunkowskaz lub awaryjne światła ostrzegawcze.
  29. Wyświetlacz inteligentnego zarządzania mocą (moc dodatkowa), jeśli jest.
  30. Wskaźnik poziomu paliwa pokazuje ilość paliwa w zbiorniku, od pełnego do pustego (koniec czerwonej strefy).

    UWAGA: Gdy wskaźnik jest na pograniczu zielonego i czerwonego koloru, w zbiorniku pozostało ok. 18% paliwa w odniesieniu do pełnej zawartości.

    UWAGA: Nigdy nie dopuszczać do całkowitego opróżnienia zbiornika, ponieważ konieczne będzie odpowietrzenie układu paliwowego.

  31. Wskaźnik temperatury płynu chłodzącego - służy do

    monitorowania temperatury płynu chłodzącego. Na granicy czerwonej/zielonej strefy temperatura płynu chłodzącego wynosi ok. 125 °C (257 °F).

  32. Świeci się, gdy włączony jest hamulec postojowy.1
  33. Wskazuje, czy prędkość jest pokazywana w milach (mph), czy km/h.
  34. Świeci się, gdy uaktywnione jest zewnętrzne sterowanie tylnym WOM.

Test kontrolek: Podczas uruchamiania silnika, na ok. 1 sekundę powinny zaświecić się kontrolki tylko tych funkcji, które są zainstalowane w ciągniku. Jeśli tak się nie stanie, przyczyną może być uszkodzona dioda lub przepalony bezpiecznik. Wymienić część.

Gdy silnik pracuje, wszystkie kontrolki powinny być wygaszone.


Wyświetlacz cyfrowy

Wyświetlacz cyfrowy pokazuje różnego typu informacje dla operatora:

  • Czas
  • Godziny pracy
  • Prędkość jazdy
  • Prędkość silnika
  • Prędkość tylnego WOM
  • Poślizg kół w % (jeśli pojazd jest wyposażony w radar)
  • Przebyta odległość
  • Bieżące zużycie paliwa
  • Średnie zużycie paliwa
  • Całkowita obrobiona powierzchnia (od rozpoczęcia pomiaru)
  • Obrobiona powierzchnia na godzinę

Dodatkowo, wyświetlacz cyfrowy służy do wykonywania ustawień. Patrz opisy inteligentnego zarządzania mocą, układu oczyszczania spalin, iTEC™ Basic i podnośnika.

1 nie dla Ameryki Północnej
