Frontantriebsachse - Achsbrücke, Ölstand prüfen

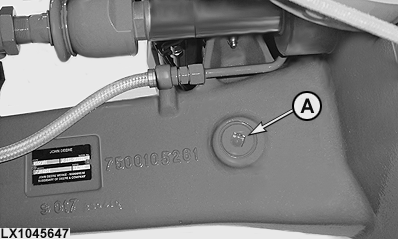

LX1045647-UN-25OCT10

ACHTUNG: Das Öl kann unter Druck stehen, wenn es heiß ist. Kontrollschraube langsam ausschrauben.

Kontrollschraube (A) ausschrauben und mit neuem O-Ring versehen. Der Ölstand muss bis zum Schraubenloch reichen. Gegebenenfalls Öl nachfüllen.

Kontrollschraube mit 90 N˙m (66 lb.-ft.) anziehen. Es muss ein im Kapitel Betriebsstoffe aufgeführtes Getriebeöl verwendet werden.

Zu verwendendes Öl

Hy-Gard™ Getriebe- Hydrauliköl. Siehe zusätzlich Abschnitt 80 (Betriebsstoffe).

HINWEIS: Die Position der Kontrollschrauben ist von der Art der Achse abhängig.

HINWEIS: Nach den ersten 100 und nach den ersten 1500 Betriebsstunden das Öl der Achsbrücke wechseln. Danach Ölwechsel alle 1500 Betriebsstunden, jedoch mindestens alle 2 Jahre durchführen.
