Anbaugerät an die Heckzapfwelle anschließen

LX1036484-UN-23JAN06

LX1057573-UN-06SEP12

ACHTUNG: Das Gerät bei ausgeschaltetem Motor und ausgeschalteter Zapfwelle anbauen.

ACHTUNG: Nach dem Abschalten der Zapfwelle läuft das angebaute Gerät - bedingt durch seine Schwungmasse - noch kurze Zeit weiter. Während dieser Zeit nicht zu nahe an das Gerät herantreten. Erst wenn es ganz stillsteht, darf daran gearbeitet werden.

ACHTUNG: Vor dem Reinigen, Schmieren oder Einstellen des Gerätes, der Dreipunktaufhängung oder der Gelenkwelle die Zapfwelle abschalten, den Motor abstellen und Zündschlüssel abziehen.

WICHTIG: Betriebshinweise beachten, siehe entsprechende Beschreibung in diesem Abschnitt.

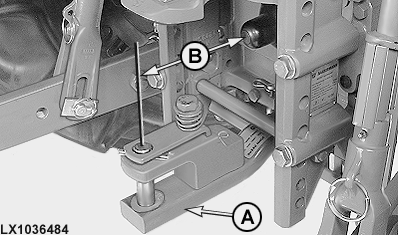

1. Zugpendel (A) parallel zur Zapfwelle ausrichten und arretieren.
2. Der Abstand (B) vom Zapfwellenende bis zum Anhängepunkt am Zugpendel ist abhängig vom Typ des Zapfwellenstummels. Der Abstand muss eingehalten werden.

   Zapfwellenstummel	Abstand Zugpendel
   	Kategorie 2
   Typ 1 / 6 Zähne..............	350 mm (13.8 in.)
   Typ 2 / 21 Zähne..............	400 mm (15.7 in.)

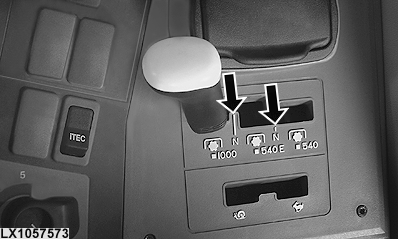

Stimmen die Zähne der Zapfwelle mit den Nuten der Gelenkwelle beim Anschließen nicht überein, bei abgestelltem Motor den Hebel für Zapfwellendrehzahl auf N stellen und dann die Zapfwelle mit der Hand in die richtige Stellung drehen.
