Abmessungen - Traktoren 6150M und 6170M

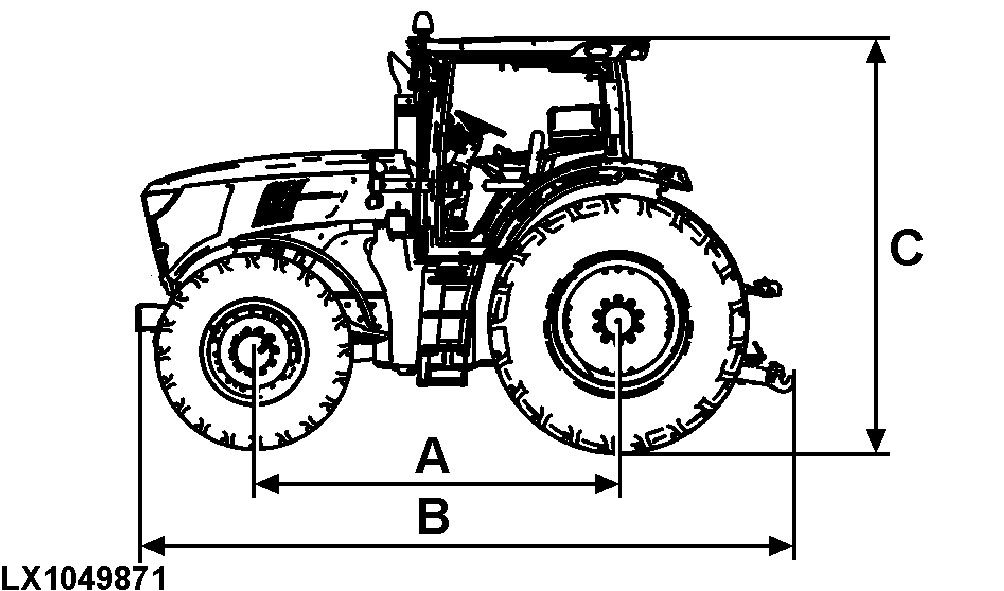

LX1049871-UN-26JAN11

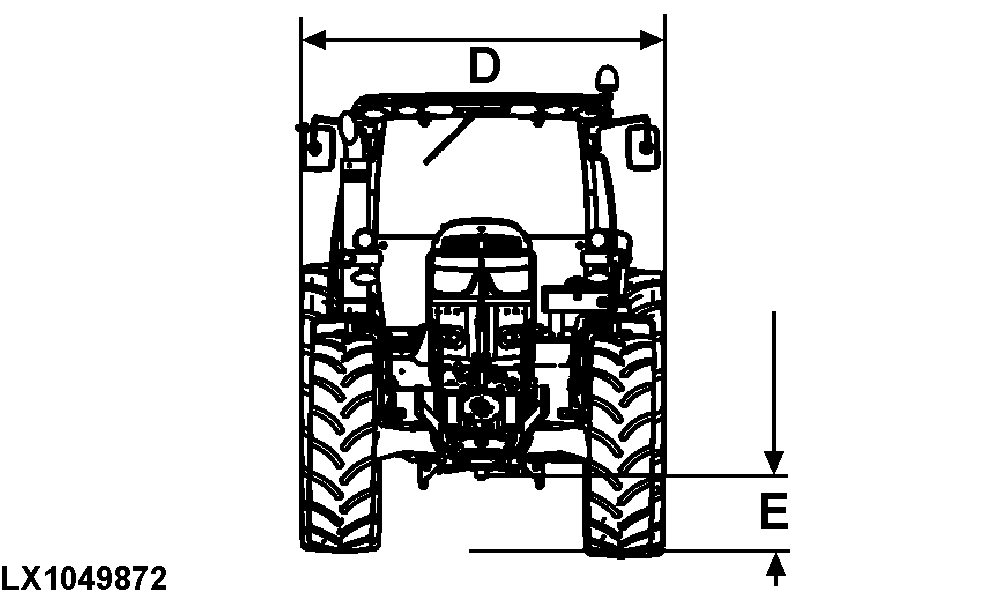

LX1049872-UN-26JAN11

	6150M		6170M
	mm	in.	mm	in.
A - Radstand..............	2765	108.9	2800	110.2
B - Länge
• Grundgewicht 110 kg bis Unterlenker in waagrechter Stellung ..............	4868	191.7	4986	196.3
• Frontgewicht 1150 kg bis Unterlenker in waagrechter Stellung ..............	5288	208.2	5406	212.8
C - Höhe
- maximale Gesamthöhe vom Boden bis Kabinendach (ohne Rundumleuchte), bei einer Hinterradbereifung mit einem SRI von:
• SRI 825 ..............	2930	115.4	—	—
• SRI 875 ..............	2980	117.3	—	—
• SRI 925 ..............	3030	119.3	3103	122.2
D - Breite
• Vorderachse - Flansch zu Flansch ..............	1780	70.1	1780	70.1
• Vorderachse - maximale Spurweite ohne Verbreiterung ..............	2250	88.6	2250	88.6
• Hinterachse - Flansch zu Flansch ..............	1664	65.5	1664	65.5
• maximale Breite bei Straßenfahrt ..............	2550	100.4	2550	100.4
E - Bodenfreiheit
- maximale Bodenfreiheit an der Frontantriebsachse, bei einer Vorderradbereifung mit einem SRI von:
• SRI 625 ..............	478	18.8	—	—
• SRI 650 ..............	503	19.8	—	—
• SRI 675 ..............	528	20.8	—	—
• SRI 700 ..............	553	21.8	545	21.5
- maximale Bodenfreiheit am Differenzialgehäuse mit Zugpendel, bei einer Hinterradbereifung mit einem SRI von:
• SRI 825 ..............	482	19.01	—	—
• SRI 875 ..............	532	20.91	—	—
• SRI 925 ..............	582	22.91	528	20.81

WICHTIG: Die Bodenfreiheit bzw. die Höhe des Traktors ist abhängig von Reifenhersteller, Reifendruck, Ballastierung, Anhängevorrichtungen, Anbaugeräten und dergleichen.

Die Höhe des Traktors ist vor dem Durchfahren von Toren, Unterführungen, Brücken und dergleichen zu prüfen.

Alle Maße gelten für Traktoren, deren Reifenkombination so gewählt wurde, dass der Hauptrahmen waagerecht ausgerichtet ist.
