Vorderachse zweiteilig — Spurweiten bei Vorderrädern mit Felgen für 16 Positionen - Traktor 6150M

LX1057502-UN-26MAY15

Vorderachse zweiteilig

WICHTIG: Hinweise zur Spurverstellung bei Vorderrädern mit Felgen für 2 Positionen beachten.

WICHTIG: Nachfolgende Tabellen sind nur gültig für Räder deren Felgen serienmäßig verfügbar sind. Abweichende Felgen haben unter Umständen eine abweichende Einpresstiefe. Dieses führt dazu, dass die in den Tabellen gezeigten Werte NICHT zutreffend sind.

WICHTIG: Nach dem Spureinstellen müssen die Kotflügel und der Lenkanschlag eingestellt werden. Danach die Vorderachse bei voll eingeschlagener Lenkung durchpendeln. Bei Berührungen der Räder oder Kotflügel mit Traktorkomponenten den Lenkanschlag korrigieren.

Siehe “Vorderachse zweiteilig — Drehbare Kotflügel und Lenkanschlag einstellen - Vorderachse 745” und “Berührungen von Vorderrad oder Kotflügel mit Traktorkomponenten vermeiden”, in diesem Abschnitt.

HINWEIS: In einigen Ländern darf bei Straßenfahrt eine Gesamtbreite des Fahrzeuges von 2,55 m (100 in.) nicht überschritten werden.

LX1053419-UN-16MAR12

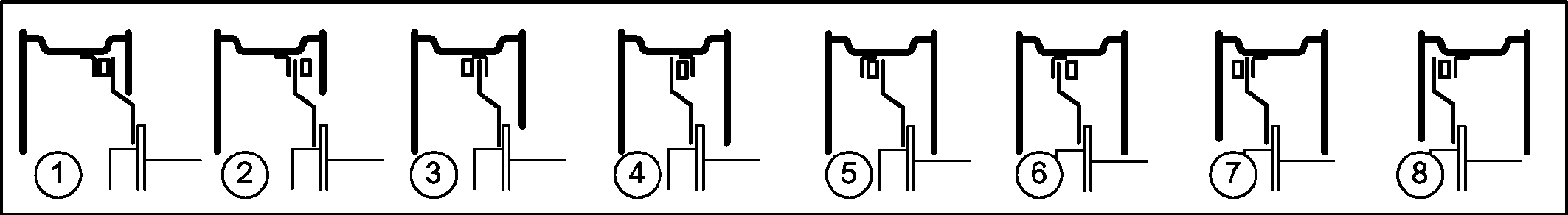

Spurverstellung bei Vorderrädern mit Felgen für 16 Positionen / Positionen 1 bis 8

		Spurweite bei Auslieferung	Spurweiteneinstellung Vorderräder Anordnung von Felge und Radschüssel
Bereifung:			1	2	3	4	5	6	7	8
14.9R28	mm	1818	2116**	2086	2052	2022	1912	1882	1848	1818
	in.	71.57	83.31**	82.13	80.79	79.61	75.28	74.09	72.76	71.57
16.9R24	mm	1818	2118**	2088**	2052**	2022	1914	1884	1848	1818
	in.	71.57	83.39**	82.20**	80.79**	79.61	75.35	74.17	72.76	71.57
16.9R28	mm	1816	2114**	2084**	2050**	2020	1910	1880	1846	1816
	in.	71.50	83.23**	82.05**	80.71**	79.53	75.20	74.02	72.68	71.50
380/85R28	mm	1818	2116**	2086	2052	2022	1912	1882	1848	1818
	in.	71.57	83.31**	82.13	80.79	79.61	75.28	74.09	72.76	71.57
420/70R28	mm	1818	2116**	2086**	2052	2022	1912	1882	1848	1818
	in.	71.57	83.31**	82.13**	80.79	79.61	75.28	74.09	72.76	71.57
420/85R24	mm	1818	2118**	2088**	2052	2022	1914	1884	1848	1818
	in.	71.57	83.39**	82.20**	80.79	79.61	75.35	74.17	72.76	71.57
420/85R28	mm	1816	2114**	2084**	2050	2020	1910	1880	1846	1816
	in.	71.50	83.23**	82.05**	80.71	79.53	75.20	74.02	72.68	71.50
480/65R28	mm	1818	2116**	2086**	2052**	2022**	1912	1882	1848	1818
	in.	71.57	83.31**	82.13**	80.79**	79.61**	75.28	74.09	72.76	71.57
480/70R24	mm	1818	2118**	2088**	2052**	2022**	1914	1884	1848	1818
	in.	71.57	83.39**	82.20**	80.79**	79.61**	75.35	74.17	72.76	71.57
480/70R28	mm	1816	2114**	2084**	2050**	2020**	1910	1880	1846	1816
	in.	71.50	83.23**	82.05**	80.71**	79.53**	75.20	74.02	72.68	71.50
540/65R24	mm	1818	2118**	2088**	2052**	2022**	1914	1884	1848	1818
	in.	71.57	83.39**	82.20**	80.79**	79.61**	75.35	74.17	72.76	71.57
540/65R28	mm	1816	2114**	2084**	2050**	2020**	1910	1880	1846	1816
	in.	71.50	83.23**	82.05**	80.71**	79.53**	75.20	74.02	72.68	71.50
270/95R38	mm	1816	2120	2090	2050	2020	1916	1886	1846	1816
	in.	71.50	83.46	82.28	80.71	79.53	75.43	74.25	72.68	71.50
* Spurweite und Einstellung des Lenkanschlags nur mit Lenkanschlag AL180127 möglich. Siehe zusätzlich “Vorderachse zweiteilig —Drehbare Kotflügel und Lenkanschlag einstellen” der entsprechenden Vorderachse. ** Gesamtbreite des Fahrzeuges größer 2,55 m, die regionale Straßenverkehrszulassungsordnung ist zu beachten.

LX1053420-UN-16MAR12

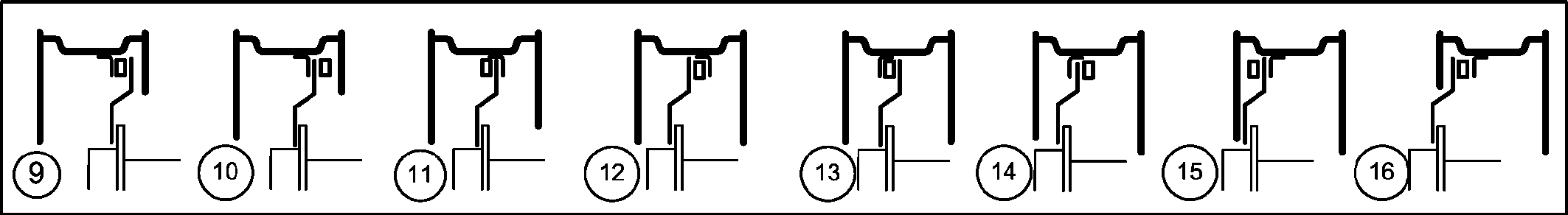

Spurverstellung bei Vorderrädern mit Felgen für 16 Positionen / Positionen 9 bis 16

		Spurweite bei Auslieferung	Spurweiteneinstellung Vorderräder Anordnung von Felge und Radschüssel
Bereifung:			9	10	11	12	13	14	15	16
14.9R28	mm	1818	1716	1686	1652	1622	1512	1482	1448*	1418*
	in.	71.57	67.56	66.38	65.04	63.86	59.53	58.35	57.01*	55.83*
16.9R24	mm	1818	1718	1688	1652	1622	1514	1484*	1448*	1418*
	in.	71.57	67.64	66.46	65.04	63.86	59.61	58.43*	57.01*	55.83*
16.9R28	mm	1816	1714	1684	1650	1620	1510*	1480*	1446*	1416*
	in.	71.50	67.48	66.30	64.96	63.78	59.45*	58.27*	56.93*	55.75*
380/85R28	mm	1818	1716	1686	1652	1622	1512	1482	1448	1418*
	in.	71.57	67.56	66.38	65.04	63.86	59.53	58.35	57.01	55.83*
420/70R28	mm	1818	1716	1686	1652	1622	1512	1482*	1448*	1418*
	in.	71.57	67.56	66.38	65.04	63.86	59.53	58.35*	57.01*	55.83*
420/85R24	mm	1818	1718	1688	1652	1622	1514	1484	1448*	1418*
	in.	71.57	67.64	66.46	65.04	63.86	59.61	58.43	57.01*	55.83*
420/85R28	mm	1816	1714	1684	1650	1620	1510*	1480*	1446*	1416*
	in.	71.50	67.48	66.30	64.96	63.78	59.45*	58.27*	56.93*	55.75*
480/65R28	mm	1818	1716	1686	1652	1622	1512*	1482*	1448*	1418*
	in.	71.57	67.56	66.38	65.04	63.86	59.53*	58.35*	57.01*	55.83*
480/70R24	mm	1818	1718	1688	1652	1622	1514*	1484*	1448*	1418*
	in.	71.57	67.64	66.46	65.04	63.86	59.61*	58.43*	57.01*	55.83*
480/70R28	mm	1816	1714	1684	1650	1620	1510*	1480*	1446*	1416*
	in.	71.50	67.48	66.30	64.96	63.78	59.45*	58.27*	56.93*	55.75*
540/65R24	mm	1818	1718	1688	1652	1622	1514*	1484*	1448*	1418*
	in.	71.57	67.64	66.46	65.04	63.86	59.61*	58.43*	57.01*	55.83*
540/65R28	mm	1816	1714	1684	1650*	1620*	1510*	1480*	1446*	1416*
	in.	71.50	67.48	66.30	64.96*	63.78*	59.45*	58.27*	56.93*	55.75*
270/95R38	mm	1816	1720	1690	1650	1620	1516	1486	1446	1416
	in.	71.50	67.72	66.54	64.96	63.78	59.68	58.50	56.93	55.75
* Spurweite und Einstellung des Lenkanschlags nur mit Lenkanschlag AL180127 möglich. Siehe zusätzlich “Vorderachse zweiteilig —Drehbare Kotflügel und Lenkanschlag einstellen” der entsprechenden Vorderachse. ** Gesamtbreite des Fahrzeuges größer 2,55 m, die regionale Straßenverkehrszulassungsordnung ist zu beachten.
