Sicherungen und Relais unter der rechten Trittstuffe - 6 Zylinder Traktoren

Allgemeines

LX1053697-UN-10JAN12

LX1056753-UN-27SEP12

WICHTIG: Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere Sicherung als auf dem Belegungsplan angegeben verwenden.

WICHTIG: Die bei der Auslieferung des Traktors unbelegten Steckplätze dürfen nicht belegt werden und müssen solange frei bleiben, bis die entsprechenden Optionen nachgerüstet wurden.

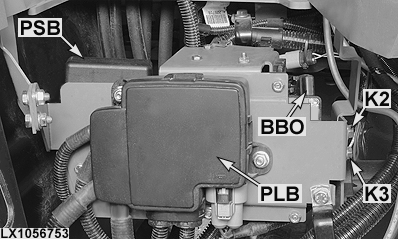

Die Sicherungen und Relais der folgenden Stromkreise befindet sich hinter der rechten Trittstufe:

• Power Link Box (PLB)

• Power Socket Box (PSB

Battery Brake Off (BBO)

• K002 Starterrelais 1

• K003 Starterrelais 2

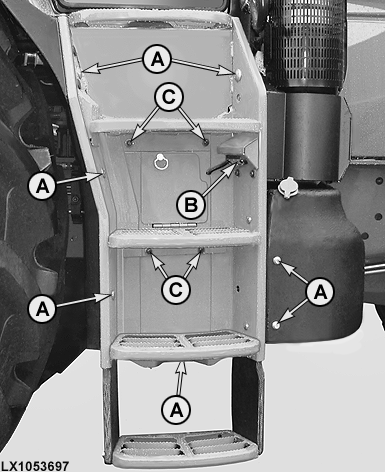

WICHTIG: Bei Traktoren mit Trittstufenbeleuchtung (B), vor dem Ausbau der Trittstufe die Beleuchtung ausbauen. Hierzu die Schrauben (C) entfernen und Verkleidung ausbauen. Danach die Schrauben der Trittstufenbeleuchtung (B) entfernen und Beleuchtung ausbauen.

Befestigungsschrauben (A) der Trittstuffe entfernen und Trittstufe ausbauen.

Deckel der Sicherungen und Relais abnehmen.

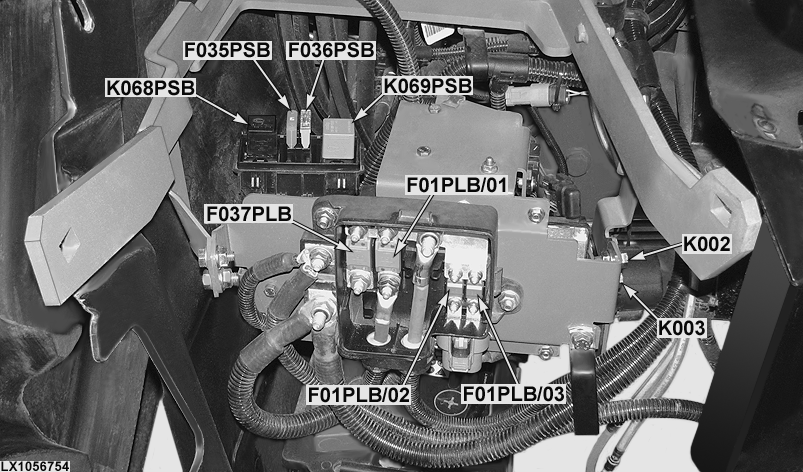

Sicherungen und Relais

LX1056754-UN-27SEP12

Sicherungs-Nummer	Sicherungs-Stärke (Ampere)	Verbraucher	Sicherungs-Nummer	Sicherungs-Stärke (Ampere)	Verbraucher
F01PLB/01	150 A	Stromversorgung des Sicherungs- und Relaiskastens (LCS)	F031BBO	10 A	Batteriestromversorgung (nur bei Batterietrennschalter)
F01PLB/02	30 A	Motorsteuereinheit	F035PSB	60 A	Sicherung für Steckdosen der Anbaugeräte (Stromversorgung der Komponenten)
F01PLB/03	30 A	Starterrelais	F036PSB	30 A	Sicherung für Steckdosen der Anbaugeräte (Stromversorgung der Steuereinheiten des Anbaugerätes)
F037PLB	150 A	Hauptsicherung
Relais-Nummer	Stärke (Ampere)	Verbraucher	Relais-Nummer	Stärke (Ampere)	Verbraucher
K002	70 A	Starterrelais 1	K068PSB	70 A	Relais für Stromversorgung der Anbaugeräte (Stromversorgung der Komponenten)
K0023	70 A	Starterrelais 1	K069PSB	20/40 A	Relais für Stromversorgung der Anbaugeräte (Stromversorgung der Steuereinheiten des Anbaugerätes)
