Getriebe-/Hydrauliköl wechseln und Ansaugsieb reinigen — PowrQuad™ PLUS- oder AutoQuad™ PLUS-Getrieb

Getriebe-/Hydrauliköl ablassen

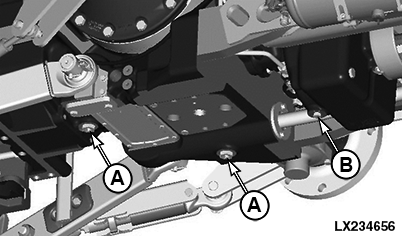

LX234656-UN-09APR15

A - Ablassschraube im Differenzialgehäuse (50 N·m; 37 lb.-ft.)

B - Ablassschraube der Frontantriebskupplung (50 N·m; 37 lb.-ft.)

1. Motor anlassen und einige Hydraulikfunktionen ausführen, damit sich das Öl erwärmt.

2. Traktor waagrecht stellen. Unterlenker, Frontlader, Frontgeräte und sonstige Geräte, die dem Getriebe Öl entnehmen, ablassen.

3. Motor abstellen und Zündschlüssel abziehen.

4. Parksperre einlegen.

5. Ablassschrauben (A) und (B) ausschrauben und Öl in geeigneten Behälter auffangen. Füllmengen siehe Technische Angaben.

   Nach dem Ablassen des Öls die Ablassschrauben (A) und (B) mit neuen Dichtringen versehen und dichtfest anziehen.

Ansaugsieb reinigen und Getriebe-/Hydrauliköl wechseln

1.

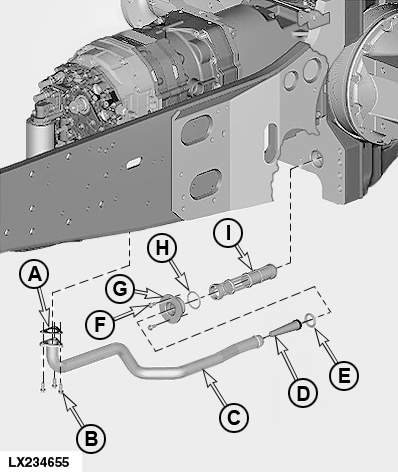

   LX234655-UN-09APR15

   Ansaugsiebe, Traktoren mit PowrQuad™ PLUS

   A - Dichtung

   B - 3 Schrauben (18 N·m; 13 lb.-ft.)

   C - Ansaugleitung

   D - Ansaugsieb

   E - O-Ring

   F - 2 Schrauben (37 N·m; 27 lb.-ft.)

   G - Flansch

   H - O-Ring

   I - Ansaugsieb

   Schrauben (B) entferne und Ansaugleitung (C) ausbauen.

---




2. Ansaugsieb (D) und O-Ring (E) herausnehmen.

3. Schrauben (F) entfernen und Flansch (G) ausbauen.

4. Ansaugsieb (I) und O-Ring (H) herausnehmen.

5. Ansaugsiebe mit Kraftstoff reinigen, auf Beschädigungen prüfen und bei Bedarf austauschen. Einbauort der Ansaugsiebe reinigen und Ansaugsiebe anordnen.

6. Neue O-Ringe und Dichtung anordnen und alle Teile wie gezeigt wieder montieren. Die Schrauben mit vorgeschriebenem Drehmoment festziehen.

7. Getriebe-/Hydrauliköl in das Getriebegehäuse einfüllen. Füllmengen siehe Technische Angaben.

Ölstand kontrollieren

Motor kurz laufen lassen und einige Hydraulikfunktionen ausführen. Motor abstellen.

10-15 Minuten warten und dann den Ölstand überprüfen. Er soll zwischen den Markierungen des Schauglases liegen. Ist dies nicht der Fall, Ölstand korrigieren.
