Contrôles avant le démarrage

Niveau d'huile moteur

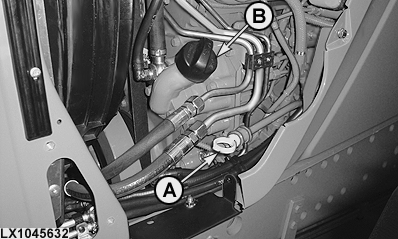

LX1045632-UN-08OCT10

LX1049783-UN-12AUG10

A - Jauge d'huile

B - Goulotte de remplissage d'huile

Le niveau d'huile moteur doit toujours se situer entre les deux repères de la jauge (A). Ne pas mettre le moteur en marche si le niveau d'huile se trouve sous le repère inférieur.

Freins au pied

ATTENTION: Enfoncer les pédales de frein avant de démarrer le moteur. Il ne doit pas être possible d'enfoncer les pédales jusqu'en butée, même en appliquant une force excessive. Attendre au moins 30 secondes avant de répéter le contrôle.

IMPORTANT: Si les pédales se laissent enfoncer jusqu'en butée, les freins sont défaillants. Contacter votre concessionnaire John Deere™.

Après un remisage prolongé

Vérifier si de la saleté ou des corps étrangers se sont accumulés sous le capot ou la cabine. Si c'est le cas, les éliminer.

Filtre à carburant

LX1045633-UN-04OCT10

Filtre à carburant à l'avant

LX1045634-UN-04OCT10

Filtre à carburant sur le côté gauche

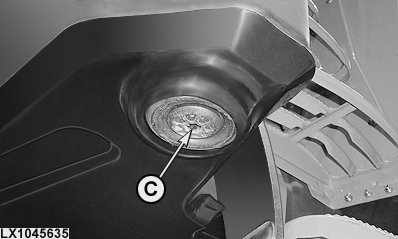

LX1045635-UN-04OCT10

A - Vis de vidange

B - Vis de vidange

C - Bouchon de vidange (réservoir)

En cas d'accumulation d'eau ou d'impuretés dans le filtre, procéder comme suit:

1. Ouvrir la vis de vidange (A) de 3/4 de tour. Resserrer la vis immédiatement après l'évacuation de l'eau et des impuretés.

2. Ouvrir la vis de vidange (B) de 3/4 de tour. Resserrer la vis immédiatement après l'évacuation de l'eau et des impuretés.

3. Tourner la clé dans le contacteur d'allumage à droite en première position afin d'actionner la pompe d'alimentation. Faire fonctionner la pompe pendant 40 secondes environ.

Si de l'eau s'est accumulée dans le filtre à carburant, utiliser une clé carrée de 1/2 in pour desserrer le bouchon de vidange d'un tour. Ce bouchon (C) se trouve sous le réservoir de carburant. Resserrer le bouchon de vidange à la main après l'évacuation de l'eau et des impuretés.

Niveau de liquide de refroidissement

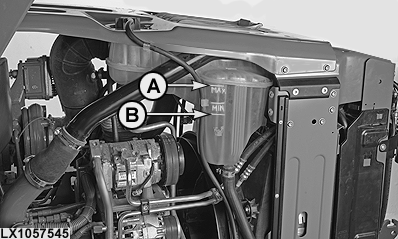

LX1057545-UN-11JUL12

Il ne doit en aucun cas descendre en dessous du repère “MIN” (B).

Autres contrôles

Si le tracteur est conduit avec une masse de lestage élevée sur l'essieu avant, il est nécessaire de contrôler le pincement avant le premier démarrage.

Si le tracteur est utilisé avec des équipements hydrauliques externes, contrôler quotidiennement le niveau d'huile de transmission/hydraulique.

Cette opération est décrite à la section Entretien / Toutes les 250 heures.

Si le tracteur est utilisé dans des conditions particulièrement humides ou boueuses, lubrifier également les composants suivants:

• Ailes pivotantes
• Relevage avant - suivant équipement
• Dispositif d'attelage
• Dispositif d'attelage hydraulique ou électro-hydraulique - suivant équipement
• Attelage trois points
• Essieu avant et arbre de transmission à cardan du pont avant
• Système de suspension de cabine

Ces opérations sont décrites aux sections Entretien/Toutes les 250 heures et Entretien/Toutes les 500 heures.

Modification dans la zone de l'essieu avant

Si des modifications ont été apportées aux roues avant, à la largeur de voie, aux ailes ou aux butées de braquage, il est nécessaire de s'assurer que les roues ou les ailes ne viennent pas en contact avec les composants du tracteur pendant le braquage. Voir "Éviter les contacts entre les roues ou les ailes avant et les composants du tracteur", dans la section "Roues, Pneus".
