Remplacement de la courroie d'entraînement - Moteurs 6 cylindres

LX1053313
LX1053313-UN-09APR13

LX1045740
LX1045740-UN-26NOV10

LX1045741
LX1045741-UN-26NOV10

A - Perçage (excentrique)

B - Alésage (embase)

C - Galet tendeur

D - Vis autofreinées (6)

E - Courroie d'entraînement

F - Ventilateur


NOTE: Tracteurs avec prise de force avant: faire remplacer la courroie par le concessionnaire John Deere™.

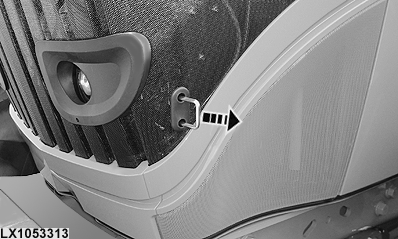

Tirer sur le verrouillage et lever le capot.

ATTENTION: Débrancher le câble de masse (—) de la batterie.

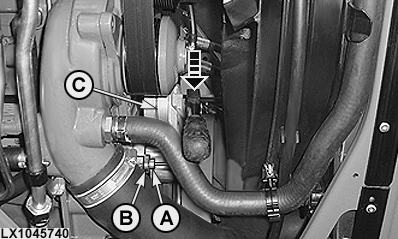

Appliquer une clé carrée et tourner le rouleau tendeur (C) (voir la flèche) jusqu'à ce que les trous (A) et (B) soient alignés l'un sur l'autre. Introduire une goupille métallique de 5 mm (0.2 in) dans les deux trous alignés et fixer le rouleau tendeur.

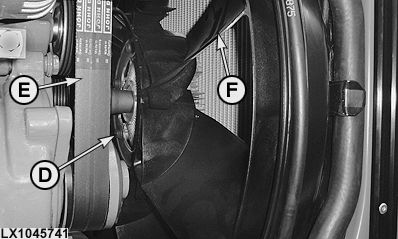

Retirer les six vis (D) du ventilateur.

Retirer la courroie d'entraînement (E) du ventilateur (F).

Installer la courroie en veillant à ce que le cheminement soit correct et relâcher le tendeur de courroie.

Pour tendre, tourner légèrement le rouleau tendeur pour décharger la goupille métallique et l'extraire des trous. Le tendeur de la courroie d'entraînement revient automatiquement dans sa position de tension.

IMPORTANT: Toujours utiliser des vis autofreinées neuves lors de la repose.

Poser le ventilateur (F) et les vis autofreinées (D) et les serrer au couple prescrit suivant.

Objet de la mesureNature de la mesureValeur prescrite
Fixation au ventilateurCouple22 – 28 Nm 16 – 21 lb-ft

Cheminement de la courroie

LX1045748
LX1045748-UN-01DEC10

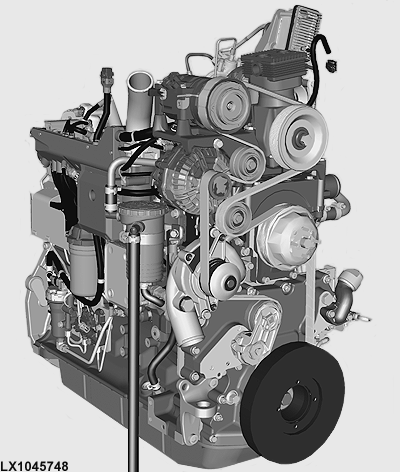

Courroie d'entraînement, moteur avec compresseur d'air

LX1045749
LX1045749-UN-01DEC10

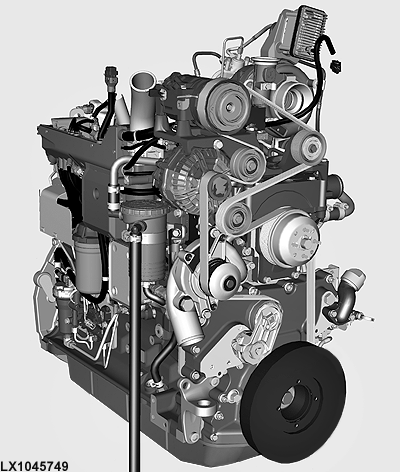

Courroie d'entraînement, moteur sans compresseur d'air

OULXA64,00026A2-28-20121001
