Barre de traction, catégories 2 et 3N — Réglage de l'écartement

LX009470-UN-03JAN95

LX009819-UN-03JAN95

LX1053434-UN-29MAR12

LX001750-UN-05APR00

A - Étrier de verrouillage

B - Bague

C - Axe

D - Entretoise

E - Barre de traction

F - Cales de débattement

G - Gorge, catégorie 2 ou 3N (écartement de 870 mm mesuré entre les rotules d'axe en axe)

H - Levier

Approcher le tracteur du milieu de l'outil. Déposer la bague (B) et relever l'étrier de verrouillage (A). Utiliser le levier (H) pour régler l'écartement de la catégorie 2 ou 3N à 870 mm.

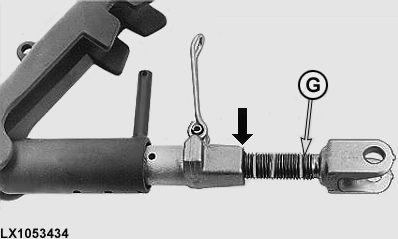

Utiliser la gorge (G) comme guide pour le réglage de l'écartement catégories III (870 mm entre le centre des billes).

La gorge (G) doit être alignée sur le bord (voir flèche).

Placer ensuite le levier (H) sur l'axe (C), rabattre l'étrier (A) et le bloquer avec la bague (B). Régler ensuite l'entretoise (D).

IMPORTANT: L'écartement doit être suffisant pour éviter que les barres de tractions (E) ne heurtent les cales de débattement (F). Dans le cas contraire, des dégâts mécaniques peuvent en résulter.
