Récapitulatif — Fusibles et relais (LCS) et (FRM) - Tracteurs avec cabine à partir de l'année modèle 2012

LX1056755
LX1056755-UN-27SEP12

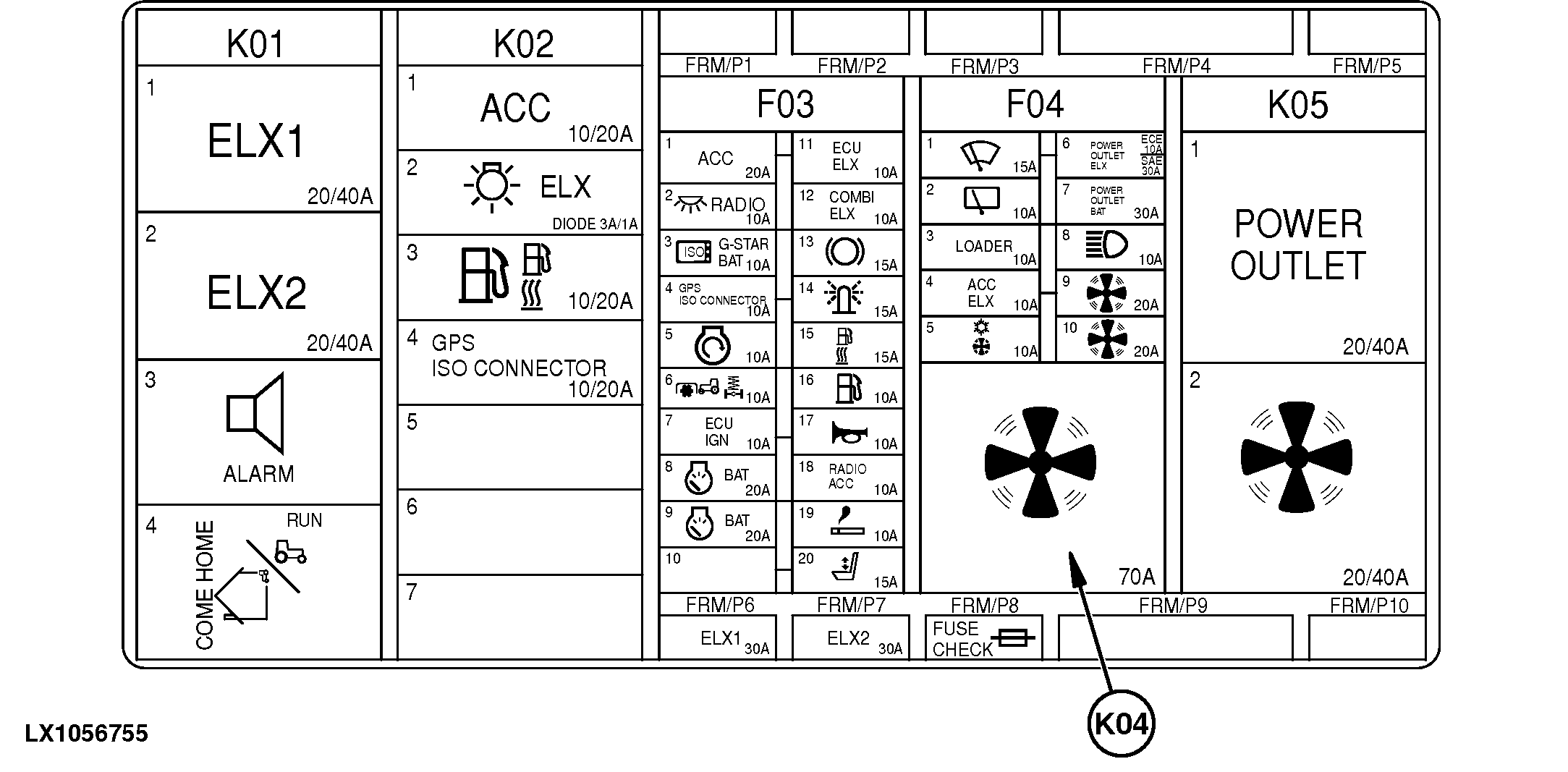

Fusibles et relais (LCS) et (FRM) - Tracteurs avec cabine à partir de l'année modèle 2012

Fusibles et relais (LCS) et (FRM) - Tracteurs avec cabine à partir de l'année modèle 2012

Nº de fusible

Intensité (A)

Désignation

Nº de fusible

Intensité (A)

Désignation

F03LCS/01

20 A

Alimentation des accessoires (ACC)

F04LCS/01

10 A

Essuie-glace pare-brise

F03LCS/02

10 A

Plafonnier, éclairage de marchepied, radio

F04LCS/02

10 A

Essuie-glace arrière

F03LCS/03

10 A

GreenStar™ (AMS)

F04LCS/03

10 A

Connecteur du chargeur frontal (X037-1F)

F03LCS/04

10 A

GreenStar™ (AMS)

F04LCS/04

10 A

Connecteur pour accessoires (X037-3F)

F03LCS/05

10 A

Contacteur de démarrage

F04LCS/05

10 A

Soufflante, climatisation

F03LCS/06

10 A

Contrôleur du châssis avant

F04LCS/06

30 A

10 A

Prise 3 plots, prise multiple, prise 7 plots (SAE)

Prise 3 plots, prise multiple (ECE)

F03LCS/07

10 A

Contrôleur du moteur

F04LCS/07

30 A

Prise 3 plots, prise multiple

F03LCS/08

20 A

Boîtier d'instruments, témoin

F04LCS/08

10 A

Éclairage

F03LCS/09

20 A

Boîtier d'instruments, contrôleur du dispositif antidémarrage

F04LCS/09

20 A

Moteur de soufflante

F03LCS/10

—

Vacant

F04LCS/10

20 A

Moteur de soufflante

F03LCS/11

10 A

Contrôleur du moteur, contrôleur du dispositif antidémarrage

F01FRM/P1



Fusible de réserve

F03LCS/12

10 A

Contrôleur principal

F01FRM/P2



Fusible de réserve

F03LCS/13

15 A

Capteur de pédale de frein

F01FRM/P3



Fusible de réserve

F03LCS/14

15 A

Gyrophares

F01FRM/P4



Fusible de réserve

F03LCS/15

15 A

Réchauffeur de carburant

F01FRM/P5



Fusible de réserve

F03LCS/16

10 A

Pompe d'alimentation

F01FRM/P6

30 A

Alimentation en courant des composants électroniques

F03LCS/17

10 A

Avertisseur sonore

F01FRM/P7

30 A

Alimentation en courant des composants électroniques

F03LCS/18

10 A

Radio

F01FRM/P8

——

Contrôleur de fusibles

F03LCS/19

10 A

Allume-cigares

F01FRM/P9



Fusible de réserve

F03PLB/20

15 A

Fauteuil du conducteur

F01FRM/P10



Fusible de réserve

Relais

Intensité (ampères)

Désignation

Relais

Intensité (ampères)

Désignation

K01LCS/1

20/40 A

Relais d'alimentation des composants électroniques (ELX1)

K02LCS/1

10/20 A

Relais pour l'alimentation des accessoires (ACC)

K01LCS/2

20/40 A

Relais d'alimentation des composants électroniques (ELX2)

K02LCS/2

1 A

Diode pour l'alimentation des composants électroniques

K01LCS/3

—

Alarme acoustique, informations sur les composants

K02LCS/2

3 A

Diode pour l'alarme acoustique

K01LCS/4

—

Connecteur de la fonction de retour à l'atelier, informations sur les composants

K02LCS/3

10/20 A

Relais pour pompe d'alimentation et réchauffeur de carburant


K02LCS/4

10/20 A

Relais pour GreenStar™ (AMS)

K04LCS/1

70 A

Relais de ventilateur

K02LCS/5



Vacant


K02LCS/6



Vacant

K05LCS/1

20/40 A

Relais pour prise 3 plots

K02LCS/7



Vacant

K05LCS/2

20/40 A

Relais pour climatisation
