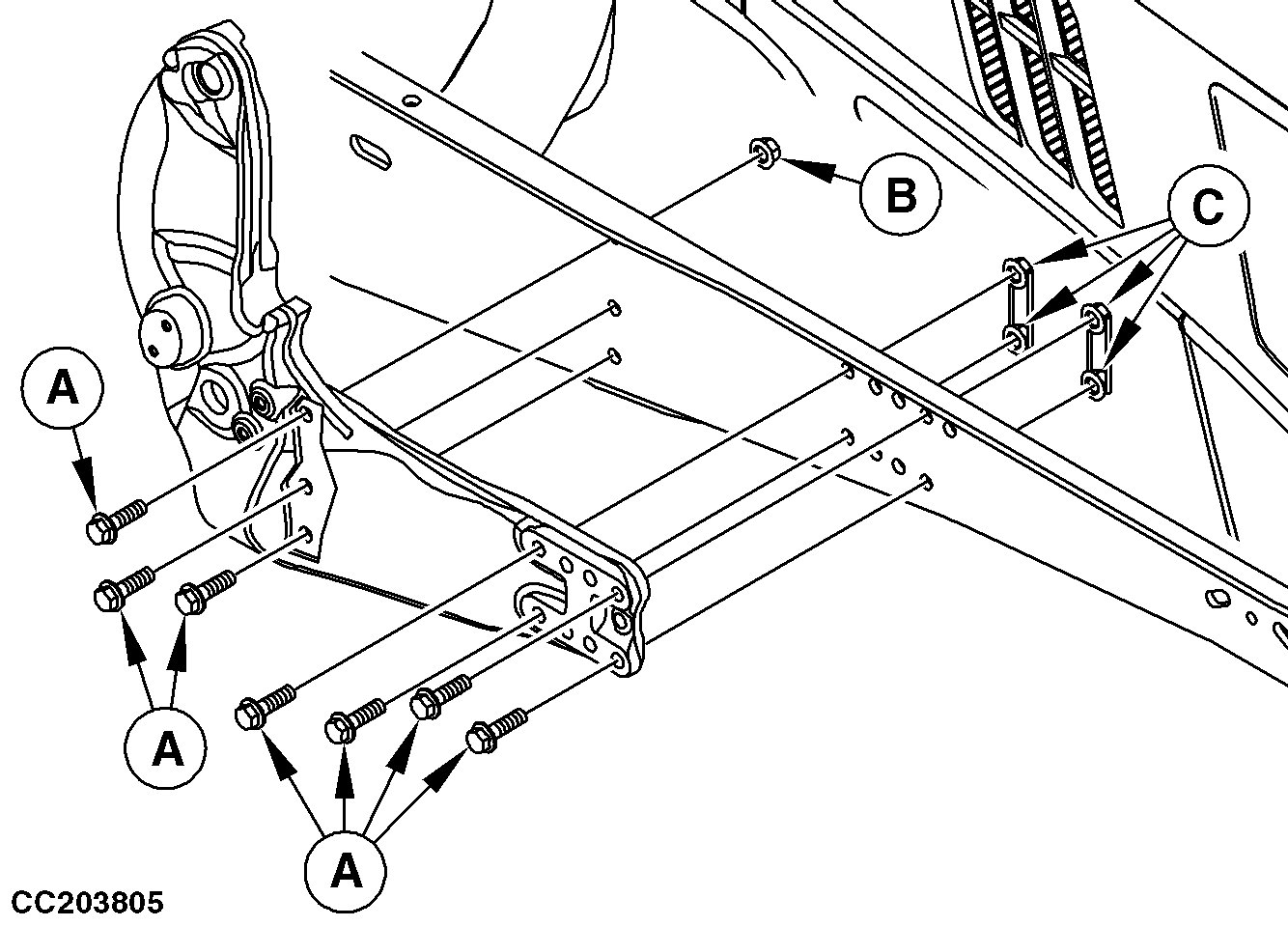

Bâti d'accrochage de chargeur frontal pour chargeurs H360 et H380

CC203805-UN-15JUL13

Boulonnerie utilisée sur les chargeurs frontaux John Deere™ - Bâtis d'accrochage
Légende	Désignation	Norme	Dimensions	Identification/classe	Revêtement
(A)	Vis à embase	JDS121	M20 x 2,5 x 70	10.9	Zinc
(B)	Écrou à embase	ISO4161	M20 x 2,5	10	Zinc
(C)	Écrou à embase	ISO4161	M20 x 2,5	10	Zinc

IMPORTANT: Un chargeur frontal contrôlé et agréé par John Deere™ est disponible sur commande.

Lors de la pose des bâtis d'accrochage John Deere™, utiliser uniquement la boulonnerie appropriée, comme illustré ci-dessus.

Contrôler à intervalles régulier les couples de serrage des vis de fixation. Respecter le livret d'entretien et la notice de montage pour l'entretien du chargeur frontal.

Objet de la mesure	Nature de la mesure	Valeur prescrite
Vis à embase	Couple de serrage	620 N•m (457 lb-ft)
