Nettoyage du filtre d'échappement avec tracteur stationné

LX1049778
LX1049778-UN-22JUL10

LX1049777
LX1049777-UN-22JUL10

Le nettoyage du filtre d'échappement avec tracteur stationné ne peut être effectué que si l'une des instructions suivantes est affichée (voir l'illustration ci-contre). Voir également les étapes 1 et 2 sous Système de nettoyage d'échappement, informations pour le conducteur dans cette section. Au cours du nettoyage automatique du filtre d'échappement, il n'est pas possible d'enclencher le nettoyage du filtre d'échappement avec un tracteur en stationnement.

ATTENTION: Respecter les instructions indiquées sous Nettoyage du filtre d'échappement - Consignes de sécurité, section 05.

IMPORTANT: Choisir un espace approprié pour stationner le tracteur. Le dégagement doit être suffisant pour abaisser complètement tous les outils.

Lors du nettoyage du filtre d'échappement avec tracteur stationné, aucune autre fonction ne doit être utilisée. à l'exception des fonctions nécessaires pour effectuer un arrêt d'urgence du tracteur le cas échéant.

Ne pas engager le nettoyage du filtre d'échappement si la jauge de carburant a indiqué un niveau faible durant une période prolongée.

NOTE: Durant le nettoyage du filtre d'échappement, le contrôleur moteur assume le contrôle des fonctions du moteur. Il est donc normal que le régime moteur varie lors de la procédure de nettoyage. La durée du nettoyage dépend de la quantité de suie accumulée dans le filtre.

  1. LX1057742
    LX1057742-UN-06JUL12

    Deuxième page du menu moteur

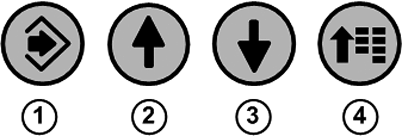

    LX1056690
    LX1056690-UN-04JUL12

    Récapitulatif des touches

    1 - Touche de confirmation

    2 - Touche de défilement vers le haut

    3 - Touche de défilement vers le bas

    4 - Touche Menu

    Démarrage du nettoyage du filtre d'échappement avec tracteur stationné: Afficher la seconde page du menu moteur de l'afficheur numérique, voir les instructions appropriées dans cette section.

    Sélectionner l'icône du nettoyage du filtre d'échappement et appuyer sur la touche de confirmation.

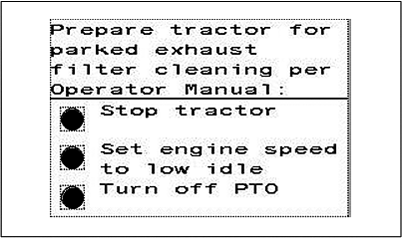

  2. LX1057743
    LX1057743-UN-06JUL12

    Cette page contrôle si le tracteur est prêt pour un nettoyage du filtre d'échappement. Si les conditions sont réunies, cela est indiqué par trois cercles.

    • Arrêter le tracteur (serrer le frein de stationnement et le verrouiller).
    • Arrêter les prises de force avant et arrière.
    • Faire tourner le moteur au ralenti.

    Appuyer sur la touche menu pour accéder à l'étape suivante.

    Fonction d'annulation du nettoyage du filtre d'échappement - Le nettoyage peut être annulé de trois manières différentes:

    • Appuyer sur le bouton Menu.
    • Enfoncer la pédale d'accélération.
    • Arrêter le moteur.
    • Enclencher la prise de force arrière.
    • Changer la charge du circuit hydraulique.
    • Démarrer le véhicule.

    NOTE: Ne pas annuler le nettoyage du filtre d'échappement sans raison importante.

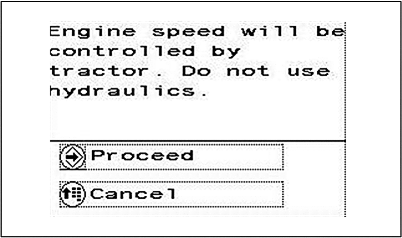

  3. LX1057744
    LX1057744-UN-09JUL12

    L'information conducteur suivante s'affiche:

    • Le tracteur commande le régime moteur
    • N'actionner aucune fonction pendant le nettoyage du filtre d'échappement

    Continuer avec la touche de confirmation. Annuler avec la touche Menu.

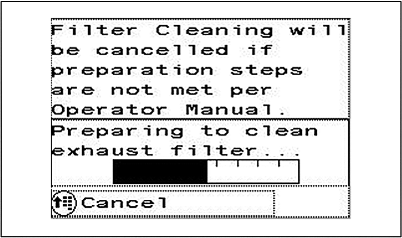

  4. LX1057745
    LX1057745-UN-09JUL12

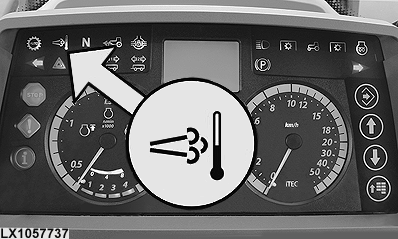

    LX1057737
    LX1057737-UN-06SEP12

    La phase de préparation commence. Une barre d'état apparaît sur l'affichage indiquant le temps restant avant le commencement du nettoyage.

    En même temps, un témoin indiquant le nettoyage s'allume (voir la flèche).

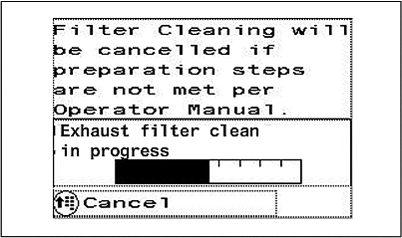

  5. LX1057746
    LX1057746-UN-09JUL12

    Après la phase de préparation, la phase de nettoyage commence. Une deuxième barre d'état apparaît, indiquant le progrès du nettoyage.


  6. Lorsque le nettoyage est terminé, un message correspondant est affiché.

    Après env. 30 secondes, le témoin de température d'échappement s'éteint et le tracteur peut reprendre son fonctionnement normal.

    IMPORTANT: Ne pas arrêter le moteur immédiatement après le nettoyage du filtre d'échappement. Laisser tourner le moteur quelques minutes au ralenti pour permettre au système d'échappement de refroidir. Si le tracteur reprend son travail normal immédiatement après le nettoyage, cette mesure n'est pas nécessaire.

  7. Messages d'erreur Les messages d'erreur peuvent être générés avant et après le nettoyage du filtre d'échappement.

    Message d'erreur

    Solution

    Nettoyage automatique du filtre d'échappement inachevé.

    Démarrer à nouveau le nettoyage du filtre d'échappement avec le tracteur stationné.

    Si le message s'affiche plusieurs fois, consulter le concessionnaire John Deere™.

    Nettoyage du filtre d'échappement annulé. Faire tourner le moteur au ralenti.

    Faire tourner le moteur au ralenti. Démarrer à nouveau le nettoyage du filtre d'échappement avec le tracteur stationné.

    Nettoyage du filtre d'échappement annulé. Vitesse de roue non nulle.

    Préparer le tracteur comme spécifié et ne pas le déplacer pendant le nettoyage du filtre d'échappement. Démarrer à nouveau le nettoyage du filtre d'échappement avec le tracteur stationné.

    Nettoyage du filtre d'échappement annulé. La prise de force n'est pas désactivée.

    Préparer le tracteur comme spécifié et ne pas enclencher la prise de force pendant le nettoyage du filtre d'échappement. Démarrer à nouveau le nettoyage du filtre d'échappement avec le tracteur stationné.

OULXBER,0001C80-28-20120920
