Drawbar - Tighten the Bolts

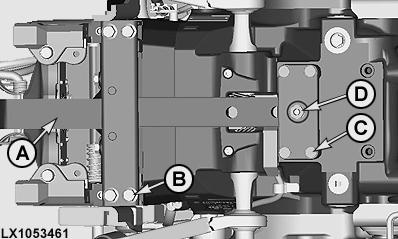

LX1053461
LX1053461-UN-28JAN13

A - Swinging Drawbar

B - Cap Screws (4 used), 340 Nm (250 lb.-ft.)

C - Cap Screws (4 used), 310 Nm (230 lb.-ft.)

D - Hex. Stopper (1 used), 310 Nm (230 lb.-ft.)


OULXA64,6ZY2D87-19-20140115
