Drehmomente für Zollschrauben

TS1671-UN-01MAY03

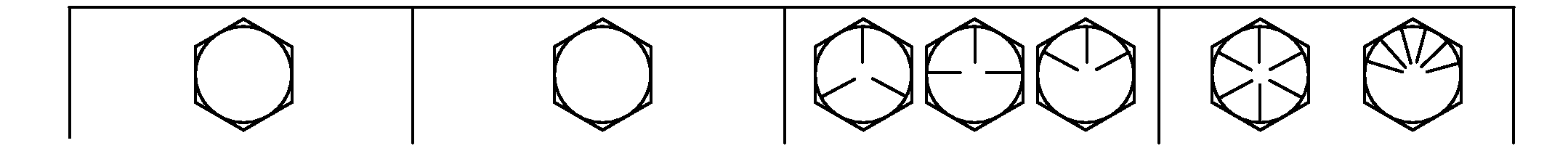

Schraubengröße	SAE Festigkeitsklasse 1				SAE Festigkeitsklasse 21				SAE Festigkeitsklasse 5, 5.1 oder 5.2				SAE Festigkeitsklasse 8 oder 8.2
	Geschmiert2		Trocken3		Geschmiert2		Trocken3		Geschmiert4		Trocken3		Geschmiert2		Trocken3
	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.
1/4	3.7	33	4.7	42	6	53	7.5	66	9.5	84	12	106	13.5	120	17	150
													N˙m	lb.-ft.	N˙m	lb.-ft.
5/16	7.7	68	9.8	86	12	106	15.5	137	19.5	172	25	221	28	20.5	35	26
									N˙m	lb.-ft.	N˙m	lb.-ft.
3/8	13.5	120	17.5	155	22	194	27	240	35	26	44	32.5	49	36	63	46
			N˙m	lb.-ft.	N˙m	lb.-ft.	N˙m	lb.-ft.
7/16	22	194	28	20.5	35	26	44	32.5	56	41	70	52	80	59	100	74
	N˙m	lb.-ft.
1/2	34	25	42	31	53	39	67	49	85	63	110	80	120	88	155	115
9/16	48	35.5	60	45	76	56	95	70	125	92	155	115	175	130	220	165
5/8	67	49	85	63	105	77	135	100	170	125	215	160	240	175	305	225
3/4	120	88	150	110	190	140	240	175	300	220	380	280	425	315	540	400
7/8	190	140	240	175	190	140	240	175	490	360	615	455	690	510	870	640
1	285	210	360	265	285	210	360	265	730	540	920	680	1030	760	1300	960
1-1/8	400	300	510	375	400	300	510	375	910	670	1150	850	1450	1075	1850	1350
1-1/4	570	420	725	535	570	420	725	535	1280	945	1630	1200	2050	1500	2600	1920
1-3/8	750	550	950	700	750	550	950	700	1700	1250	2140	1580	2700	2000	3400	2500
1-1/2	990	730	1250	930	990	730	1250	930	2250	1650	2850	2100	3600	2650	4550	3350
Die angegebenen Drehmomente gelten nur für den allgemeinen Gebrauch und basieren auf der Stärke der Schraube. Diese Werte NICHT verwenden, wenn ein anderes Drehmoment oder ein anderes Befestigungsverfahren für eine bestimmte Anwendung vorgegeben ist. Bei Kontermuttern mit Kunststoffeinsatz, gebördelten Stahl-Kontermuttern, Edelstahlschrauben und -muttern sowie Muttern für Bügelschrauben siehe spezifische Anweisungen. Scherbolzen sind so ausgelegt, dass sie bei einer bestimmten Belastung abgeschert werden. Beim Austausch von Scherbolzen nur Bolzen gleicher Güte verwenden.									Beim Austausch von Schrauben und Muttern darauf achten, dass entsprechende Teile gleicher oder höherer Güte verwendet werden. Schrauben und Muttern höherer Güte mit dem gleichen Drehmoment anziehen wie die ursprünglich verwendeten Teile. Darauf achten, dass die Gewinde sauber sind und richtig angesetzt werden. Normale und verzinkte Schrauben und Muttern mit Ausnahme von Sicherungsmuttern, Radschrauben und Radmuttern nach Möglichkeit schmieren, außer wenn für die jeweilige Anwendung andere Anweisungen gegeben werden.
