Zughaken der hydraulischen Wagenanhängevorrichtung auf Verschleiß prüfen

ACHTUNG: Teile, die die Verschleißgrenze erreichen bzw. überschritten haben, müssen ausgetauscht werden.

LX1031446-UN-24SEP03

Prüfpunkt	Maß	Spezifikation

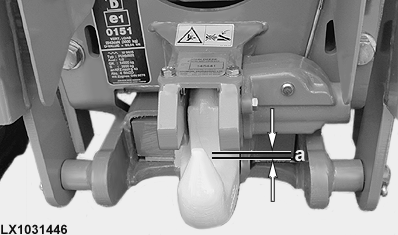

Spaltmaß am Verschluß	Maximal zulässiger Abstand	10,0 mm 0.39 in.

LX1041808-UN-27NOV06

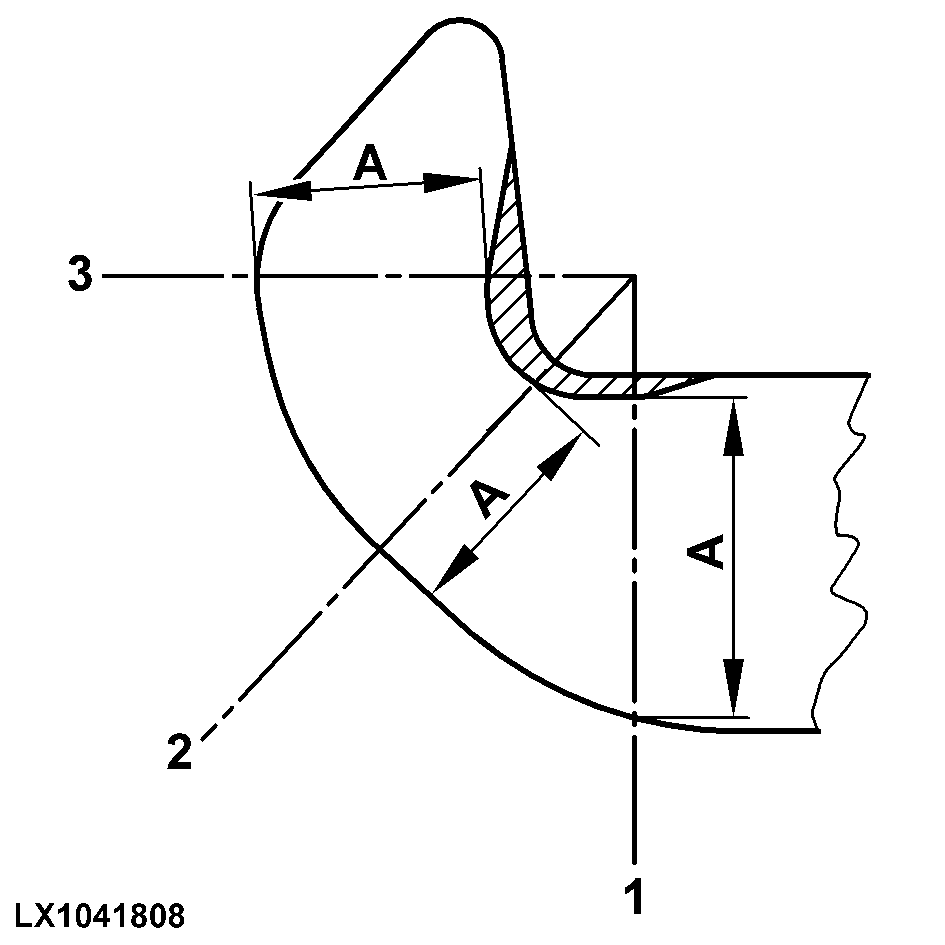

Ist der abgelesene ”D”-Wert kleiner oder gleich 65, so müssen folgende Mindestmaße (A) eingehalten werden.

Prüfpunkt	Maß	Spezifikation
Zughaken, Hakendicke (D kleiner oder gleich 65)	Mindestmaß (A), Ebene 1	43,5 mm 1.71 in.

Ist der abgelesene ”D”-Wert größer als 65, so müssen folgende Mindestmaße (A) eingehalten werden.

Prüfpunkt	Maß	Spezifikation
Zughaken, Hakendicke (D größer als 65)	Mindestmaß (A), Ebene 1	45,0 mm 1.77 in.
