Zugpendel auf Verschleiß prüfen

ACHTUNG: Teile, die die Verschleißgrenze erreichen bzw. überschritten haben, müssen ausgetauscht werden.

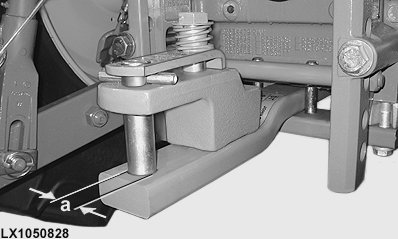

LX1050828-UN-08OCT10

Spezifikationen bei Kupplungsbolzen Kat. 2 mit Nenndurchmesser 31,5 mm ( 1,24 in.):

Prüfpunkt	Maß	Spezifikation
Bolzen des Zugpendels	Verschleißgrenze bzw. Mindestdurchmesser	29,5 mm 1.16 in.

Spezifikationen bei Kupplungsbolzen Kat. 3 mit Nenndurchmesser 40,0 mm (1,57 in.):

Prüfpunkt	Maß	Spezifikation
Bolzen des Zugpendels	Verschleißgrenze bzw. Mindestdurchmesser	37,5 mm 1.48 in.

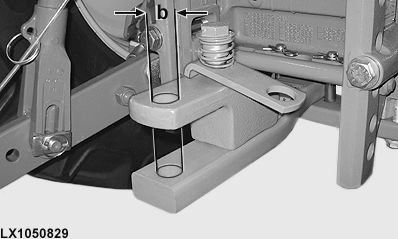

LX1050829-UN-08OCT10

Spezifikationen bei Aufnahmebohrung Kat. 2 mit Nenndurchmesser 33,0 mm (1,30 n.):

Prüfpunkt	Maß	Spezifikation
Aufnahmebohrung oben und unten (in Fahrtrichtung)	Verschleißgrenze bzw. maximal zulässiger Durchmesser	35,0 mm (oval) 1.38 in. (oval)

Spezifikationen bei Aufnahmebohrung Kat. 3 mit Nenndurchmesser 41,0 mm (1,61 in.):

Prüfpunkt	Maß	Spezifikation
Aufnahmebohrung oben und unten (in Fahrtrichtung)	Verschleißgrenze bzw. maximal zulässiger Durchmesser	43,0 mm (oval) 1.69 in. (oval)
