Anhängekupplung (manuell bedienbar, nur für Italien und Spanien) auf Verschleiß prüfen

ACHTUNG: Teile, die die Verschleißgrenze erreichen bzw. überschritten haben, müssen ausgetauscht werden.

LX1031440-UN-23SEP03

LX1031441-UN-23SEP03

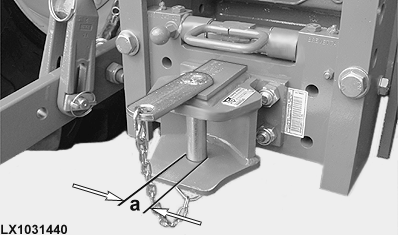

Durchmesser (a) des Kupplungsbolzens prüfen.

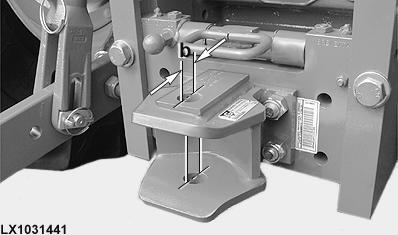

Durchmesser (b) der Aufnahmebohrung prüfen.

Spezifikationen bei Kupplungsbolzen Kat. 2 mit Nenndurchmesser 28,0 mm (1.10 in.)

Prüfpunkt	Maß	Spezifikation
Kupplungsbolzen	Verschleißgrenze bzw. Mindestdurchmesser	26,5 mm 1.04 in.

Prüfpunkt	Maß	Spezifikation
Aufnahmebohrung oben und unten (in Fahrtrichtung)	Verschleißgrenze bzw. maximal zulässiger Durchmesser	31,0 mm (oval) 1.22 in. (oval)

Spezifikationen bei Kupplungsbolzen Kat. 3 mit Nenndurchmesser 43,0 mm (1.69 in.)

Prüfpunkt	Maß	Spezifikation
Kupplungsbolzen	Verschleißgrenze bzw. Mindestdurchmesser	41,0 mm 1.61 in.

Prüfpunkt	Maß	Spezifikation
Aufnahmebohrung oben und unten (in Fahrtrichtung)	Verschleißgrenze bzw. maximal zulässiger Durchmesser	46,0 mm (oval) 1.81 in. (oval)
