OMAL216251

Fanghaken-Unterlenker

LX1033644-UN-17MAY04

Diese Unterlenker sind für Gerätekugeln der Kategorie III vorgesehen.

WICHTIG: Es müssen die passenden Kugeln verwendet werden.

Kategorie

Kugeldurchmesser (a)

III

64 mm (2.5 in.)

Bedienung der Fanghaken

LX1033638-UN-17MAY04

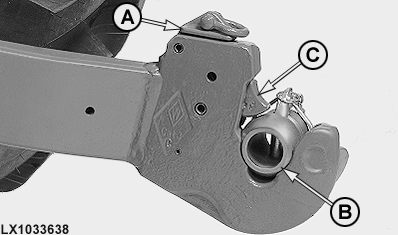

Fanghaken Handbedienung

LX1033641-UN-17MAY04

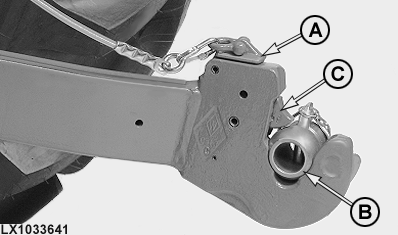

Fanghaken Seilbedienung

A - Bedienteil

B - Kugel

C - Bolzen

Die Fanghaken können mit dem Bedienteil (A) per Hand oder per Seilzug betätigt werden.

WICHTIG: Vergewissern Sie sich, dass die Fanghaken richtig verriegelt sind:

Das Bedienteil (A) muss ganz am Fanghaken anliegen, die Kugel (B) darf kein merkliches Spiel haben und der Bolzen (C) muss die Kugel umschließen.

Bei Fanghaken mit Seilbedienung gilt: Nach dem Kuppeln auf die Seilverlegung achten, um ein unbeabsichtigtes Öffnen durch übermäßiges Durchhängen oder durch Erfassen durch Bewuchs oder Äste auszuschließen.

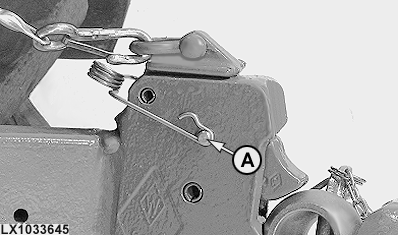

Unterlenker Hakenverriegelung

LX1033645-UN-17MAY04

A - Sicherungsteilesatz

ACHTUNG: Beim Anbau von Geräten mit asymmetrischer Last (z.B. Seitenausleger- Mähwerke) oder beim Durchfahren von hohem Bewuchs bzw. bei Forstarbeiten müssen die Unterlenker-Fanghaken gegen unbeabsichtigtes Öffnen gesichert werden.

John Deere-Sicherungsteilesatz AL165485 in beiden Fanghaken verwenden.

LX1033639-UN-17MAY04

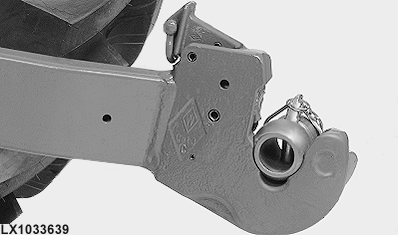

Die Fanghaken können in geöffneter Position arretiert werden.

LX1033640-UN-17MAY04

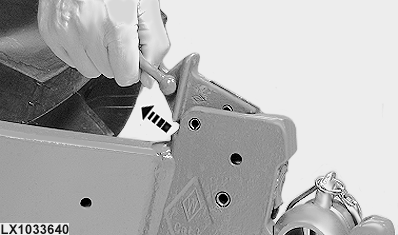

Um die Fanghaken wieder zu schließen, Bedienteil zuerst schräg nach oben ziehen.

HINWEIS:

LX1033642-UN-17MAY04

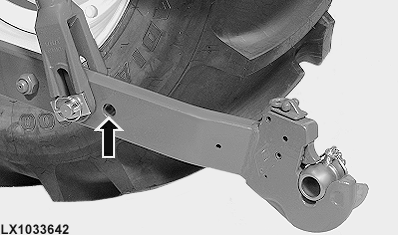

Bei sehr schweren, kurzbauenden Geräten können die Hubspindeln in der hinteren Bohrung der Unterlenker angebracht werden. Dadurch verringert sich zwar die Hubhöhe, aber die Hubkraft wird erhöht.

OULXA64,00026DE-29-20110121
