Frontladeranbau - Frontladerkonsolen für Lader H310 und H340

LX1056757-UN-09OCT12

Befestigungsteile von John Deere Frontladerkonsolen
Pos.	Benennung	Schlüsselweite	Norm	Gewindebezeichnung	Länge	Kennzeichnung / Materialgüte
A (1 Stück)	Sechskantschraube	30 mm	ISO4017	M20 x 2,5	60 mm (2.4 in.)	10.9
B (1 Stück)	Sechskantschraube	30 mm	ISO4017	M20 x 2,5	60 mm (2.4 in.)	10.9
C (2 Stück)	Sechskantschraube mit Flansch	27 mm	JDS121	M20 x 2,5	160 mm (6.3 in.)	10.9
D (3 Stück)	Sechskantschraube	30 mm	ISO4017	M20 x 2,5	70 mm (2.8 in.)	10.9
E (5 Stück)	Unterlegscheibe	—	JDS130	—	21,4 x 42 x 5	—
F (4 Stück)	Sechskantmutter mit Flansch	30 mm	ISO4161	M20 x 2,5	—	10

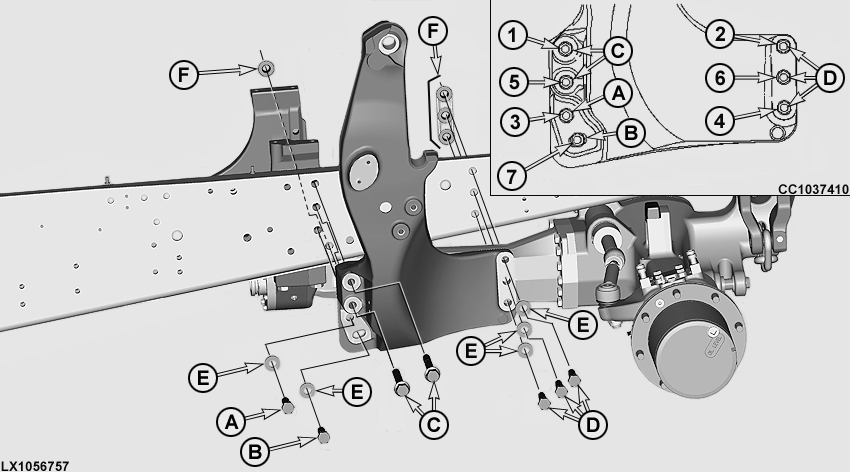

Frontladerkonsolen sind wie gezeigt anzuordnen. Die Schrauben (A) und (C) werden mit 580 N•m (428 lb.-ft.) festgezogen. Die Schrauben (B) und (D) werden mit 620 N•m (457 lb.-ft.) festgezogen. Hierbei die vorgegebenen Reihenfolge einhalten.

Anzugsmoment regelmäßig kontrollieren, siehe Abschnitt 85, Schmierdienst und periodische Wartung.

WICHTIG: Von John Deere wird ein geprüfter Frontlader freigegeben und zum Verkauf angeboten.

Bei Anbau der John Deere Frontladerkonsolen dürfen nur geeignete Befestigungselemente verwendet werden, wie in obiger Abbildung gezeigt.

Zusätzlich Betriebs- und Anbauanleitung des Frontladers beachten.
