Hubspindeln

LX1035446-UN-14JAN05

LX1035442-UN-13JAN05

LX1035443-UN-13JAN05

LX1049744-UN-03MAY10

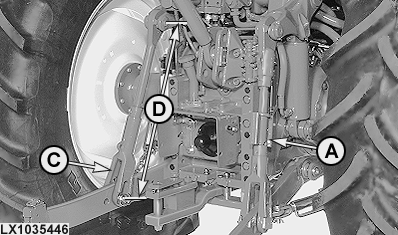

A - Einstellgriff

B - Verriegelung

C - Gabelstück

D - Einstellänge

E - Anschläge (je 2 an jeder Hubspindel)

Durch Verkürzen der Hubspindeln wird eine größere Aushubhöhe, durch Verlängern wird eine größere Arbeitstiefe erreicht.

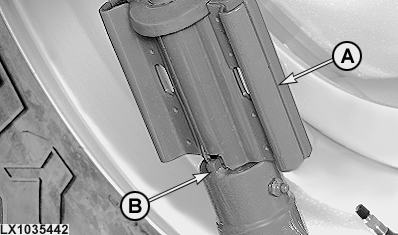

Zum seitlichen Ausrichten eines Arbeitsgerätes Hubspindel mit dem Griff (A) verstellen. Dazu den Griff (A) aus der Verriegelung (B) herausheben und die gewünschte Länge einstellen. Nach der Einstellung den Griff (A) nach unten schieben und wieder mit der Verriegelung (B) sichern.

Zur Einstellung der linken Hubspindel:

• falls sie mit einem Einstellgriff ausgerüstet ist, wie bei der rechten Hubspindel vorgehen.
• falls sie nicht mit einem Einstellgriff ausgerüstet ist, Hubspindel aus dem Unterlenker herausnehmen und das Gabelstück (C) hinein- oder herausschrauben.

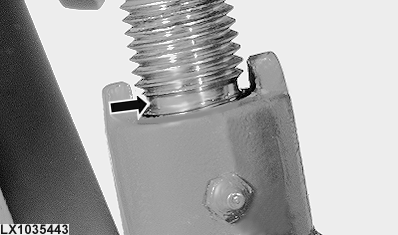

Die Einstellänge (D) der Hubspindeln darf nicht unter- oder überschritten werden. Eine Nut im Gewinde jeder Hubspindel markiert das erlaubte Maximum. Weiter dürfen die Gewinde nicht aus dem Gegenstück herausgedreht werden.

• Minimale Länge 705 mm (27.8 in.)
• Maximale Länge 865 mm (34.1 in.)

HINWEIS: Bei den angegebenen Maßen sind die Hubspindeln in den Unterlenkern verriegelt (kein senkrechtes Spiel).

HINWEIS: Kurze Hubspindel bedeutet: kleiner Aushubweg, größte Hubkraft.

Lange Hubspindel bedeutet: großer Aushubweg, kleinere Hubkraft.

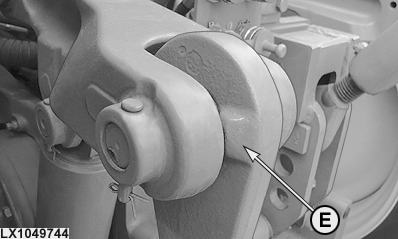

WICHTIG: Beim Einhängen der Hubspindeln in die Hubarme darauf achten, dass sich die Anschläge (E), wie gezeigt immer hinten befinden.

WICHTIG: Berührungen der Unterlenker und Hubspindeln mit den Reifen oder anderen Traktorkomponenten sind zu vermeiden. Der Abstand der Hubspindel zum Reifen kann vergrößert werden, indem man die Hubspindeln in der vorderen Bohrung der Unterlenker montiert.

Wenn die Unterlenker angehoben werden, auch wenn kein Anbaugerät transportiert wird, müssen die Stabilisierungsstreben (hydraulische oder mechanische) verriegelt werden.
