Zugpendel

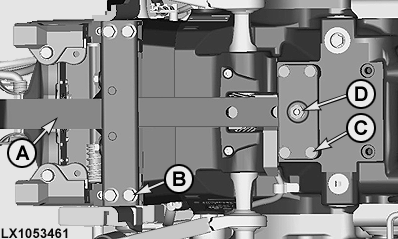

LX1053461-UN-28JAN13

A - Zugpendel

B - Sechskantschrauben (4 Stück), 610 N ˙m (450 lb.-ft.)

C - Sechskantschrauben (4 Stück), 610 N ˙m (450 lb.-ft.)

D - Sechskantstopfen (1 Stück), 310 N˙m (230 lb.-ft.)

Das Zugpendel dient zum Ziehen von angehängten Lasten aller Art, insbesondere von zapfwellengetriebenen Geräten. Durch den günstigen Anhängepunkt wird eine Erhöhung der Hinterachslast bei geringer Vorderachsentlastung erreicht.

Das Zugpendel kann in seiner Länge, wie auch in seinem Schwenkbereich verstellt werden. Die zulässigen Stütz- und Anhängelasten sind unter Technische Angaben aufgeführt.

Das Zugpendel (A) kann je nach Kategorie auf folgende Längen eingestellt werden:

CAT II ..............	250 mm	350 mm	400 mm
	9.8 in.	13.8 in.	15.7 in.

Diese Maße geben den Abstand zwischen Zapfwellenende und Anhängepunkt des Zugpendels an.

Zum Verstellen Sechskantstopfen (D) entfernen und Bolzen herausziehen. Zugpendel (A) verschieben und Bohrungen deckungsgleich zueinander ausrichten. Danach Bolzen einstecken, Sechskantstopfen (D) wieder einschrauben und mit vorgeschriebenem Drehmoment festziehen.

HINWEIS: Bauteile des Zugpendels, die durch den Gebrauch Verschleiß aufweisen können, alle 250 Stunden überprüfen (siehe Wartung alle 250 Stunden). Gegebenenfalls austauschen.

HINWEIS: Zugfahrten mit seitlich verstelltem Zugpendel sind auf öffentlichen Straßen verboten!
