Schalter für Blinklicht und Signalhorn

Blinker ohne automatische Rückstellung

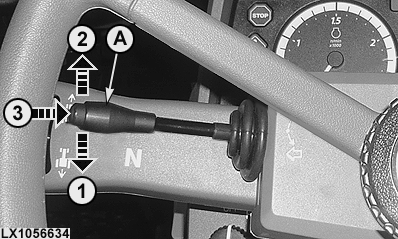

LX1056634-UN-05SEP12

A - Schalter für Blinklicht und Signalhorn

1 - Blinklicht links

2 - Blinklicht rechts

3 - Signalhorn (zur Lenksäule hin drücken)

Schalter (A) bis über den ersten fühlbaren Widerstand in die gewünschte Richtung bewegen und einrasten. Dies aktiviert den Blinker. Um den Blinker auszuschalten, den Schalter (A) zurück in die Neutralstellung (3) bewegen.

Blinker mit automatischer Rückstellung¹

Schalter (A) bis über den ersten fühlbaren Widerstand in die gewünschte Richtung in die Raststellung bewegen. Innerhalb einer Sekunde (<1 Sek.) den Schalter zurück in die Neutralstellung bewegen. Dies aktiviert den Blinker und schaltet ihn nach einiger Zeit automatisch wieder aus.

Wird der Blinkerschalter nochmals in die gleiche Richtung in die Raststellung gebracht und innerhalb einer Sekunde (<1 Sek.) zurück in die Neutralstellung bewegt, dann wird das Blinken beendet.

Wird der Blinkerschalter in entgegengesetzter Richtung in die Raststellung gebracht und innerhalb einer Sekunde (<1 Sek.) zurück in die Neutralstellung bewegt, so aktiviert dies die automatische Blinkerrückstellung in die andere Richtung.

Die Blinkdauer ist abhängig davon, wie viele Anhänger mit dem Traktor gezogen werden.

• kein Anhänger = 50 Meter
• 1 Anhänger = 70 Meter
• 2 Anhänger = 90 Meter

Signalhorn

Schalter (A) zur Lenksäule hin drücken. Das Signalhorn ertönt so lange wie der Schalter (A) zur Lenksäule gedrückt wird.
