Vorderachse - Lenkanschlag einstellen

WICHTIG:

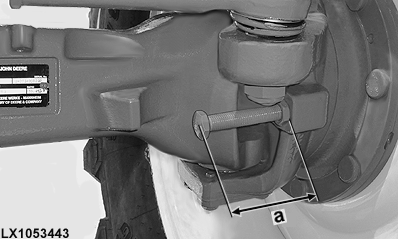

LX1053443-UN-23MAY12

1. Die Kotflügel (falls vorhanden) und die Spurweiten einstellen, bevor die Lenkanschläge eingestellt werden.

2. Die korrekte Position der Lenkanschläge für die Reifengröße und Spurweite auswählen. Siehe nachfolgende Tabellen.

3. Die Schraubenlänge (a) wie gezeigt messen, um die Lenkanschläge in die korrekte Position zu bringen.

4. Die Sicherungsmuttern der Lenkanschläge mit dem vorgeschriebenen Drehmoment anziehen.

   Prüfpunkt	Maß	Spezifikation
   Sicherungsmuttern der Lenkanschläge	Drehmoment	250 N·m (185 lb.-ft.)

5. Das Rad ganz nach rechts einschlagen. Das Achsschenkelgehäuse fünfmal an den Lenkanschlag anschlagen. Auf der linken Seite wiederholen.

6. Die Sicherungsmuttern der Lenkanschläge nochmals mit dem vorgeschriebenen Drehmoment anziehen.

7. Das Lenkrad ganz nach links und dann nach ganz rechts einschlagen, um den Abstand nachzuprüfen.

   WICHTIG: Aufgrund der unterschiedlichen Reifengrößen handelt es sich bei den aufgeführten Einstellungen um Annäherungswerte. Die korrekte Einstellung der Lenkanschläge wird erzielt, wenn der Reifen bei vollständiger Pendelung der Achse 20 mm (0.79 in.) vom Rahmen bzw. Seitenteil entfernt ist.

Positionen der Lenkanschläge
Reifengröße	Spurweite		Schraubenlänge (a)
	[mm]	[in.]	[mm]	[in.]
360/70R24	1525	60.0	39	1.6
	1617	63.7	37	1.4
	1721	67.7	28	1.1
	1813 *	71.4 *	28	1.1
	1925	75.8	28	1.1
	2017	79.4	28	1.1
320/85R24	1525	60.0	34	1.3
	1617	63.7	31	1.2
	1721 *	67.7 *	28	1.1
	1813	71.4	28	1.1
	1925	75.8	28	1.1
	2017	79.4	28	1.1
420/65R24	1617	63.7	28	1.1
	1721	67.7	28	1.1
	1813 *	71.4 *	28	1.1
	1925	75.8	28	1.1
	2017	79.4	28	1.1
440/65R24	1616	63.6	41	1.6
	1720	67.7	39	1.6
	1812 *	71.3 *	28	1.1
	1924	75.7	28	1.1
	2016	79.4	28	1.1
280/85R28	1524	60.0	34	1.3
	1616	63.6	28	1.1
	1720	67.7	28	1.1
	1812 *	71.3 *	28	1.1
	1924	75.7	28	1.1
	2016	79.4	28	1.1
340/85R24	1524	60.0	44	1.7
	1616	63.6	38	1.5
	1720	67.7	28	1.1
	1812 *	71.3 *	28	1.1
	1924	75.7	28	1.1
	2016	79.4	28	1.1
380/70R24	1524	60.0	41	1.6
	1616	63.6	28	1.1
	1720	67.7	28	1.1
	1812 *	71.3 *	28	1.1
	1924	75.7	28	1.1
	2016	79.4	28	1.1
13.6R24	1524	60.0	—	—
	1616	63.6	39	1.6
	1720	67.7	28	1.1
	1812 *	71.3 *	28	1.1
	1924	75.7	28	1.1
	2016	79.4	28	1.1
480/65R24	1615	63.6	62	2.5
	1719	67.7	39	1.6
	1811 *	71.3 *	39	1.6
	1923	75.7	28	1.1
	2015	79.3	28	1.1
420/70R24	1615	63.6	41	1.6
	1719	67.7	38	1.5
	1811 *	71.3 *	28	1.1
	1923	75.7	28	1.1
	2015	79.3	28	1.1
400/80R24	1523	60.0	72	2.8
	1615	63.6	48	1.9
	1719	67.7	47	1.8
	1811 *	71.3 *	28	1.1
	1923	75.7	28	1.1
	2015	79.3	28	1.1
320/85R28	1523	60.0	51	2.0
	1615	63.6	44	1.7
	1719	67.7	28	1.1
	1811 *	71.3 *	28	1.1
	1923	75.7	28	1.1
	2015	79.3	28	1.1
380/85R24	1523	60.0	66	2.6
	1615	63.6	—	—
	1719	67.7	—	—
	1811 *	71.3 *	—	—
	1923	75.7	—	—
	2015	79.3	—	—
340/85R28	1614	63.6	53	2.1
	1718	67.6	33	1.3
	1810 *	71.3 *	28	1.1
	1922	75.7	28	1.1
	2014	79.3	28	1.1
380/70R28	1614	63.6	43	1.7
	1718	67.6	30	1.2
	1810 *	71.3 *	28	1.1
	1922	75.7	28	1.1
	2014	79.3	28	1.1
540/65R24	1718	67.6	64	2.5
	1810 *	71.3 *	45	1.8
	1922	75.7	37	1.4
	2014	79.3	29	1.1
440/80R24	1614	63.6	32	1.2
	1718	67.6	32	1.2
	1810 *	71.3 *	32	1.2
	1922	75.7	32	1.2
	2014	79.3	32	1.2
480/70R24	1718	67.6	47	1.8
	1810 *	71.3 *	41	1.6
	1922	75.7	28	1.1
	2014	79.3	28	1.1
420/85R24	1718	67.6	51	2.0
	1810 *	71.3 *	34	1.3
	1922	75.7	28	1.1
	2014	79.3	28	1.1
VF 520/60R28	1811	71.3	45	1.8
480/65R28	1717	67.6	55	2.2
	1809 *	71.2 *	50	2.0
	1921	75.6	28	1.1
	2013	79.3	28	1.1
420/70R28	1613	63.5	61	2.4
	1717	67.6	41	1.6
	1809 *	71.2 *	31	1.2
	1921	75.6	28	1.1
	2013	79.3	28	1.1
400/80R28	1521	59.9	--	--
	1613	63.5	65	2.6
	1717	67.6	46	1.8
	1809 *	71.2 *	35	1.4
	1921	75.6	28	1.1
	2013	79.3	28	1.1
380/85R28	1521	59.9	81	3.2
	1613	63.5	61	2.4
	1717	67.6	44	1.7
	1809 *	71.2 *	36	1.4
	1921	75.6	28	1.1
	2013	79.3	28	1.1
* Spurweite bei Auslieferung. Nur mit dieser Spurweite ist ein Frontladerbetrieb erlaubt.
