Steckdosen

LX1056791-UN-25FEB13

LX1056792-UN-25FEB13

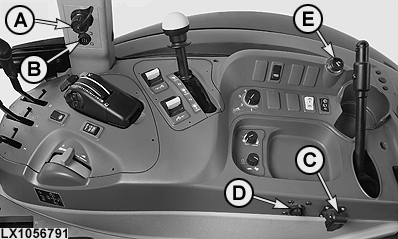

A — Steckdose für GreenStar™ Display

An der Steckdose (A) kann ein GreenStar™ Display angeschlossen werden.

B — ISOBUS-Steckdose in der Kabine

An die Steckdose (B) kann ein Monitor für Anbaugeräte nach dem ISO Standard 11783 angeschlossen werden.

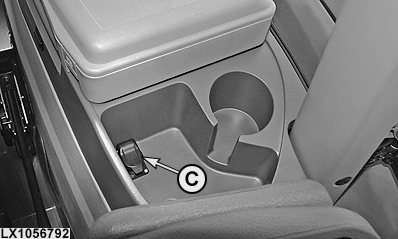

C — 3-polige Steckdose

Über Klemme 15/30 der 3-poligen Steckdose darf ein max. Dauergleichstrom von 25 A entnommenen werden. Über die Klemme 82 darf ein max. Dauergleichstrom von 5 A entnommen werden. Klemme 31 ist die Masse.
Schlüssel des Zündschalters nach rechts drehen, um die Klemme 82 mit Strom zu versorgen. Die Klemme 15/30 wird auch bei ausgeschalteter Zündung mit Strom versorgt.

WICHTIG: Bei Betrieb von leistungsstarken Stromverbrauchern und bei Verwendung von Mehrfachsteckdosen darf niemals die maximal zulässige Strombelastbarkeit des Versorgungsstromkreises überschritten werden. Es ist zu beachten, dass sich die Gesamtbelastung aus der Summe aller an das Bordnetz angeschlossenen Stromverbraucher ergibt. Dies gilt auch, wenn die Stromverbraucher an unterschiedliche Bordspannungssteckdosen angeschlossen sind.

D — Signalsteckdose nach ISO Standard 11786

Die 7-polige Signalsteckdose (D) ist mit 10 A abgesichert.

Klemme	Leitungsfarbe	Beschreibung
1	Rot	Fahrgeschwindigkeit Radar
2	Braun	Radgeschwindigkeit
3	Orange	Heckzapfwellendrehzahl
4	Gelb	Anbaugeräteschalter
5	—	—
6	Rot	Stromversorgung, 10 A, max. 120 Watt
7	Schwarz	Masse

E — 12-Volt-Steckdose (max. 120 Watt)

An der 12-Volt-Steckdose bzw. am Zigarettenanzünder kann ein elektrischer Verbraucher mit max. 120 Watt angeschlossen werden.
