Steckdosenleiste (falls vorhanden)

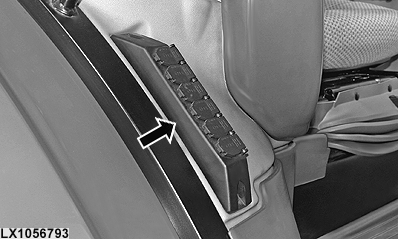

LX1056793-UN-25FEB13

Eine Leiste mit zusätzlichen Steckdosen kann zwischen Tür und Schaltkonsole angebracht werden. Über Klemme 15/30 der 3-poligen Steckdosenleiste darf ein max. Dauergleichstrom von 25 A entnommenen werden. Über die Klemme 82 darf ein max. Dauergleichstrom von 5 A entnommen werden. Klemme 31 ist die Masse.
Schlüssel des Zündschalters nach rechts drehen, um die Klemme 82 mit Strom zu versorgen. Die Klemme 15/30 wird auch bei ausgeschalteter Zündung mit Strom versorgt.

WICHTIG: Bei Betrieb von leistungsstarken Stromverbrauchern und bei Verwendung von Mehrfachsteckdosen darf niemals die maximal zulässige Strombelastbarkeit des Versorgungsstromkreises überschritten werden. Es ist zu beachten, dass sich die Gesamtbelastung aus der Summe aller an das Bordnetz angeschlossenen Stromverbraucher ergibt. Dies gilt auch, wenn die Stromverbraucher an unterschiedliche Bordspannungssteckdosen angeschlossen sind.
