Kraftheber - Bedienung

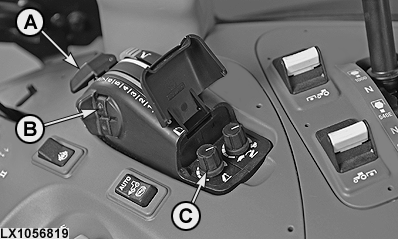

LX1056819-UN-28FEB13

A - Regler der Tiefensteuerung

B - Bedienschalter der Dreipunktaufhängung

C - Regler der Hubbegrenzung

Mit dem Regler der Tiefensteuerung (A) und dem Bedienschalter der Dreipunkt-Aufhängung (B) wird der Kraftheber betätigt. Mit dem Regler der Hubbegrenzung (C) wird die Hubhöhe begrenzt.

Um den Kraftheber funktionsfähig zu machen, Motor starten und entweder:

• Den Regler (A) in die Stellung bringen, die der Lage der Unterlenker entspricht,
• den Regler (A) in eine der Endstellungen bringen oder
• den Bedienschalter (B) betätigen.

Regler (A) in Richtung ”0” bewegen - Gerät wird angehoben
Regler (A) in Richtung ”9” bewegen - Gerät wird abgesenkt

Mit dem Bedienschalter (B) kann das Gerät unabhängig vom Regler (A) angehoben oder abgesenkt werden (z.B. zum Wenden am Feldende). Wird der Schalter (B) am oberen Ende gedrückt, so wird das Gerät so weit angehoben, wie es der Stellung des Reglers der Hubbegrenzung (C) entspricht. Wird der Schalter (B) am unteren Ende gedrückt, so wird das Gerät so weit abgesenkt, wie es der Stellung des Reglers der Tiefensteuerung (A) entspricht.

Um im verdichteten Boden am Vorgewende schneller die Arbeitstiefe zu erreichen (Schnelleinzug), muss der Schalter (B) gedrückt gehalten werden. Solange der Schalter (B) gedrückt gehalten wird, wird die eingestellte Zugkraft überfahren. Lässt man den Schalter (B) los, stellt sich das Gerät auf die zuvor eingestellten Werte ein.

Dieser Schnelleinzug funktioniert nur, wenn:

• das Gerät zuvor mit dem Schalter (B) angehoben wurde
• das Gerät aus der angehobenen Stellung mit dem Schalter (B) ohne Unterbrechung abgesenkt wird

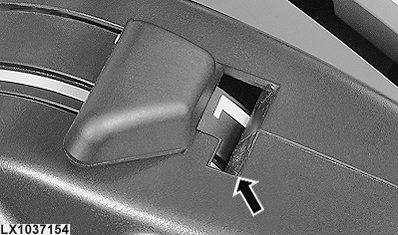

LX1037154-UN-28SEP05

Krafthebersperre aktiviert

ACHTUNG: Transportfahrten nur mit eingelegter Krafthebersperre!

Regler bis zum Anschlag über 0 hinaus bewegen - Kraftheber ist blockiert.
