Kraftheber - Zug-/Lageregelung einstellen

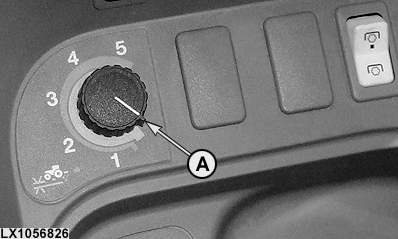

LX1056826-UN-28FEB13

A - Regler für Zug-/Lageregelung

Mit dem Regler (A) kann der Kraftheber zwischen Zug- und Lageregelung eingestellt werden.

Die Positionen haben folgende Bedeutung:

• 0 = Lageregelung

• größer 0 bis kleiner 5 = Mischregelung

• 5 = maximale Zugwiderstandsregelung

ACHTUNG: Vor dem Anhängen von Geräten an die Dreipunktaufhängung muss die Position 0 (Lageregelung) gewählt werden, um unbeabsichtigtes Heben oder Senken zu vermeiden.

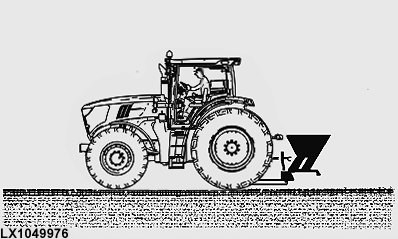

0 Lageregelung

LX1049976-UN-17MAY11

In dieser Stellung wird das Gerät in der gewählten Höhe gehalten.

Größer 0 bis kleiner 5 Mischregelung

LX1049977-UN-18MAY11

Durch die Zwischenstellungen kann, je nach Bodenbeschaffenheit, stufenlos mehr nach Lage oder nach Zugwiderstand geregelt werden.

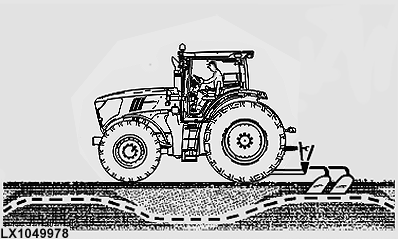

5 maximale Zugwiderstandsregelung

LX1049978-UN-17MAY11

In dieser Stellung wird das Arbeitsgerät bei zunehmendem Widerstand (Bodenverdichtung) gehoben und bei abnehmendem Widerstand gesenkt.
