Standarddrehzahl der Heckzapfwelle wählen

LX1056838-UN-28FEB13

LX1056888-UN-08JUL13

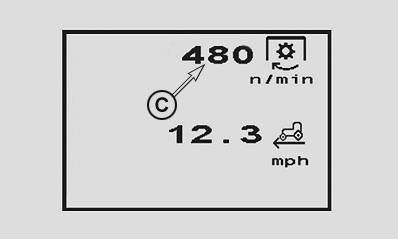

Drehzahl bei ausgeschalteter Zapfwelle

LX1056706-UN-11JUL12

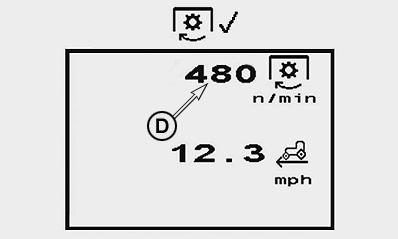

Drehzahl bei eingeschalteter Zapfwelle

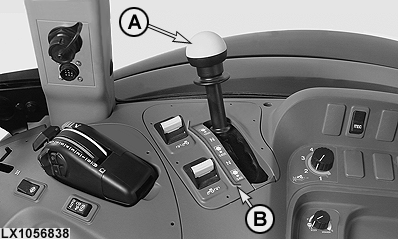

A - Hebel für Zapfwellendrehzahl

B - Schaltschema für Zapfwellendrehzahl

C - Drehzahl bei ausgeschalteter Zapfwelle

D - Drehzahl bei eingeschalteter Zapfwelle

ACHTUNG: Vor dem Einschalten der Zapfwelle sicherstellen, dass die gewählte Zapfwellendrehzahl des Traktors der Zapfwellendrehzahl des Geräts entspricht. Andernfalls kann es zu schweren Schäden am Gerät kommen.

Unfallgefahr!

Die Zapfwelle wird ein- und ausgeschaltet wie unter Zapfwellen schalten beschrieben. Zum Wählen der Standarddrehzahl muss die Zapfwelle ausgeschaltet sein.

Die Zapfwellendrehzahl wird mit dem Hebel (A) entsprechend dem Schaltschema (B) gewählt. In der/den mit ”N” markierten Stellung(en) kann die Zapfwelle mit der Hand gedreht werden, um die Gelenkwelle leichter anschließen zu können.

Die gewählte Zapfwellendrehzahl wird in der Digitalanzeige im Feld (C) bzw. (D) angezeigt.

ACHTUNG: Beim Anschließen eines Geräts muss der Motor ausgeschaltet sein.
