Zapfwellenschutz

LX1056836-UN-28FEB13

LX1049906-UN-18FEB11

TS276-UN-23AUG88

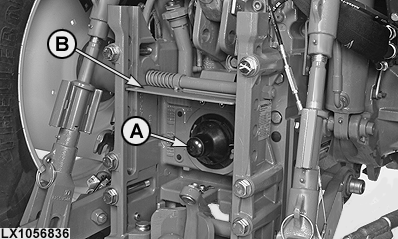

ACHTUNG: Die Schutzkappe (A) nur für den Anbau eines Zapfwellengeräts abnehmen.

Wird das Anbaugerät abgebaut, die Schutzkappe sofort wieder anbringen!

Zum Anschließen eines Anbaugeräts kann das Schutzschild (B) hochgeklappt werden, muss aber danach wieder heruntergeklappt werden. Es gibt verschiedene Versionen des Zapfwellenschutzes, die hier nicht gezeigt sind.

ACHTUNG: Die Zapfwelle darf nur dann in Betrieb genommen werden, wenn das Schutzschild in der gezeigten Position ist. Vor Anheben des Anbaugeräts die Zapfwelle ausschalten.

ACHTUNG: Vor der Inbetriebnahme der Zapfwelle muss der maximal mögliche Knickwinkel der Gelenkwelle ermittelt werden. Beim Betrieb darf es nicht zu Berührung zwischen Zapfwellenschutz und Gelenkwelle kommen. Dies ist besonders bei Kurvenfahrt zu beachten.

Bei Zapfwellen des Typs 3 (Durchmesser 45 mm, 20 Zähne), kann der Freiraum im Bereich des Zapfwellenschutzes eingeschränkt sein. Dies ist bei der Arbeit zu berücksichtigen, um Beschädigungen zu vermeiden.

Beim Anschließen der Zapfwelle sind Arbeitshandschuhe zu tragen.

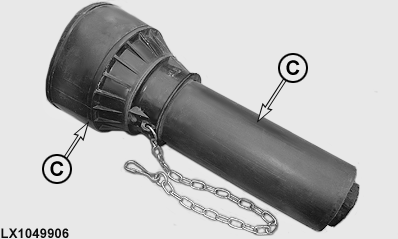

ACHTUNG: Immer einen Gelenkwellenschutz (C) verwenden und diesen gegen Mitdrehen sichern. Gelenkwellen dürfen nur mit einem Schutz betrieben werden, der die Zapfwelle vollständig bedeckt und nicht mitdreht.
