Radgewichte

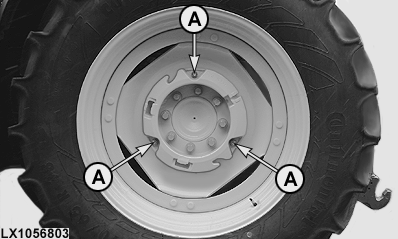

LX1056803-UN-12MAR13

A - Sechskantschrauben (3 Stück)

WICHTIG: Beim Anbringen von Gewichten geeignete Hebewerkzeuge einsetzen oder diese Arbeit vom John Deere Händler ausführen lassen.

Gewicht am Rad anordnen und Schrauben (A) mit vorgeschriebenem Drehmoment festziehen.

Bei zusätzlichen Gewichten die Schrauben in das bereits vorhandenen Gewicht einschrauben. Das zusätzliche Gewicht drehen, bis die Befestigungsbohrungen deckungsgleich sind und dann mit dem vorhandenen Gewicht verschrauben. Traktor ca. 100 Meter (100 yd) fahren und dann Schrauben nachziehen.

Schraubendrehmomente:

• Sechskantschrauben M16, 310 N·m (230 lb.-ft.)
• Sechskantschrauben M20, 610 N·m (450 lb.-ft.)

WICHTIG: Die Schrauben nach 3 Betriebsstunden und dann wieder nach 10 Betriebsstunden nachziehen.

Danach werden die Schrauben im gleichen Intervall wie die Radschrauben kontrolliert.
