Frontgewichte montieren

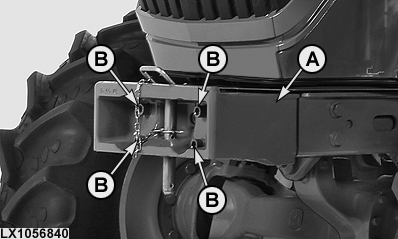

LX1056840-UN-01MAR13

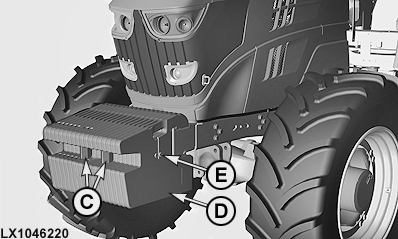

LX1046220-UN-22JUN11

A - Grundgewicht

B - Befestigungsschrauben

C - Fangmaul

D - Zusatzgewichte

E - Schrauben

Am Traktor können das Grundgewicht (A) und bis zu 18 Zusatzgewichte (D) angebaut werden.

WICHTIG: Die Befestigungsschrauben (B) des Grundgewichts (A) mit 600 N˙m (440 lb.-ft.) und die Schrauben (E) der Zusatzgewichte (D) mit 230 N˙m (170 lb.-ft.) festziehen.

Am Traktor können bis zu 18 Zusatzgewichte (D) angebaut werden.

Jedes Zusatzgewicht wiegt 50 kg (110 lb.). Je 10 kg (22 lb.) Gewichtserhöhung erhöhen die Vorderachslast um ca. 12 kg (26.5 lb.).

WICHTIG: Werden 6 oder mehr Zusatzgewichte angebaut, müssen sie so angeordnet werden, dass sie ein Fangmaul (C) bilden.

Das Fangmaul darf nur zum Rangieren und zum Abschleppen auf befestigten Straßen verwendet werden.
