Zusatzsteuergeräte, mechanisch - Bedienungshebel

LX1056843-UN-01MAR13

LX1056708-UN-12JUL12

LX1046218-UN-22JUN11

A - Einfahren

B - Ausfahren

C - Neutralstellung

D - Schwimmstellung

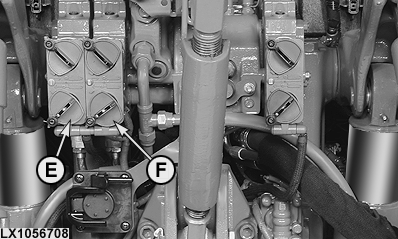

E - Zusatzsteuergerät I

F - Zusatzsteuergerät II

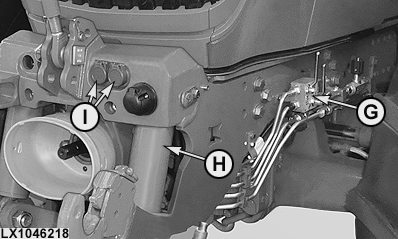

G - Absperrventil

H - Frontkraftheber

I - Frontkuppler

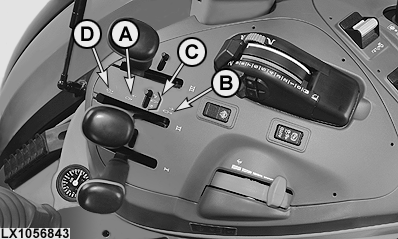

Der Bedienungshebel kann in 4 Positionen gebracht werden.

(A) — In der Stellung Einfahren wird der Steuerzylinder eingefahren.

(B) — In der Stellung Ausfahren wird der Steuerzylinder ausgefahren.

(C) — In der Neutralstellung wird die Position des Steuerzylinders gehalten.

(D) — In der Schwimmstellung (Kolben des Steuerzylinders kann sich frei bewegen) kann das angebaute Gerät der Bodenkontur folgen.

HINWEIS: Werden zusätzlich externe Ventile benutzt, dann zum Abschalten der jeweiligen Hydraulikfunktion auch den Bedienungshebel in Neutralstellung bringen.

ACHTUNG: Unfallgefahr bei angebautem Frontkraftheber und Frontkupplern!

Sicherstellen, dass keine Doppelnutzung der Zusatzsteuergeräte I und II stattfinden kann.

Nutzung von Zusatzsteuergerät I:

• Bei Nutzung von Zusatzsteuergerät I (E) sicherstellen, dass das Absperrventil (G) geschlossen ist.
• Bei Nutzung des Frontkrafthebers (H) sicherstellen, dass das Absperrventil geöffnet und kein weiteres Anbaugerät am Zusatzsteuergerät I angeschlossen ist.

Nutzung von Zusatzsteuergerät II:

• Bei Nutzung von Zusatzsteuergerät II (F) sicherstellen, dass an den Frontkupplern (I) kein weiteres Anbaugerät angeschlossen ist.
• Bei Nutzung der Frontkuppler (I) sicherstellen, dass kein weiteres Anbaugerät am Zusatzsteuergerät II (F) angeschlossen ist.
