Hydraulische Wagenanhängevorrichtung (mechanisch betätigt)

LX1056844
LX1056844-UN-01MAR13

LX1045867
LX1045867-UN-15FEB11

LX1045868
LX1045868-UN-15FEB11

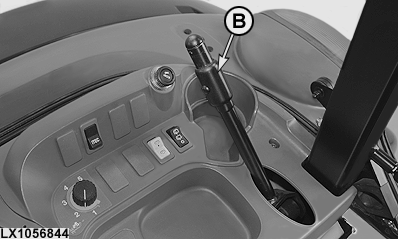

B - Entriegelungshebel

1 - Anhängevorrichtung in Aufnahmestellung

2 - Anhängevorrichtung in Ruhestellung

Diese Anhängevorrichtung kann mit dem Kraftheber und einem Zusatzsteuergerät bedient werden.

  1. Unterlenker ganz anheben und Anhängehaken mit dem Zusatzsteuergerät ganz einfahren.

  2. Entriegelungshebel (B) betätigen und Unterlenker ablassen. Dabei den Entriegelungshebel so lange halten, bis der Anhängehaken die Ruhestellung verlassen hat (der Hebel bleibt in der Offen-Stellung).

  3. Anhängehaken mit dem Zusatzsteuergerät ganz ausfahren.

  4. Unterlenker und damit Anhängehaken auf die gewünschte Höhe ablassen.

  5. Unterlenker anheben, so dass der Anhängehaken die Zugöse des Anhängers aufnimmt, dann Anhängevorrichtung vollständig anheben.

  6. Anhängehaken mit dem Zusatzsteuergerät wieder ganz einfahren, bis er vollständig eingerastet ist (der Hebel (B) geht in seine Ausgangsstellung).

  7. Unterlenker ablassen.

  8. Sich vergewissern, dass die Anhängevorrichtung vorschriftsmäßig verriegelt ist. Ist dies der Fall, wird sie sich weder senken, wenn die Unterlenker abgesenkt werden, noch wird sie ausfahren, wenn das Zusatzsteuergerät betätigt wird.

WICHTIG: Ist das Entriegeln schwergängig oder das Einrasten erfolgt nicht automatisch (Punkt 2 oder 6 in der vorstehenden Liste), dann die Einstellung der Hubspindeln bzw. des Hakens der Wagenanhängevorrichtung vom John Deere Händler überprüfen lassen.



ACHTUNG:

LX1045869
LX1045869-UN-15FEB11

Vor der Fahrt sicherstellen, dass die Anhängevorrichtung ganz angehoben und verriegelt ist (senkrecht und waagrecht).

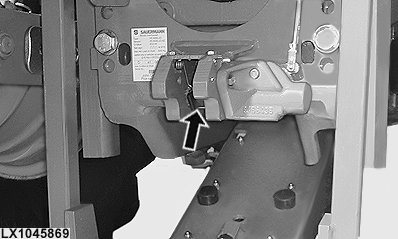

Bei abgelassener Anhängevorrichtung NICHT in die Aufnahmeöffnung (siehe Pfeil) fassen. Verletzungsgefahr!

HINWEIS: Bauteile der Wagenanhängevorrichtung, die durch den Gebrauch Verschleiß aufweisen können, alle 250 Stunden überprüfen (siehe Wartung alle 250 Stunden). Gegebenenfalls austauschen.

Die zulässigen Stütz- und Anhängelasten sind unter Technische Angaben aufgeführt.

LX1045870
LX1045870-UN-15FEB11

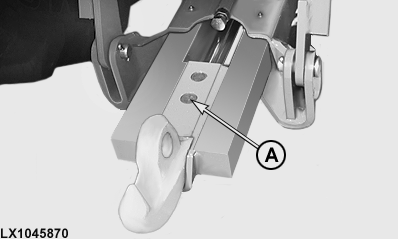

Der Haken der Wagenanhängevorrichtung kann ohne Werkzeug gegen ein Zugpendel ausgetauscht werden. Dazu den Bolzen (A) nach oben herausnehmen.

Das nicht benötigte Teil kann in einem Halter am Seitenrahmen aufbewahrt werden.
