Getriebe-/Hydrauliköl und Ölfilter wechseln

Getriebe-/Hydraulikölfilter wechseln bei Traktoren mit PowrQuad™ PLUS oder AutoQuad™ PLUS

LX1053382-UN-10FEB12

LX1046191-UN-09JUN11

Hydraulikölfilter

LX1046193-UN-09JUN11

Getriebeölfilter

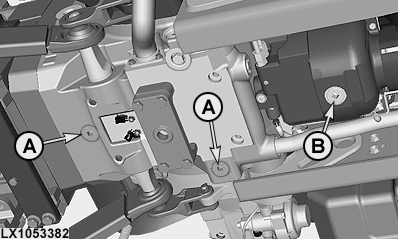

A - Ablassschraube im Differenzialgehäuse

B - Ablassschraube der Frontantriebskupplung

C - Hydraulikölfilter

D - Getriebeölfilter

1. Motor anlassen und einige Hydraulikfunktionen ausführen, damit sich das Öl erwärmt.

2. Traktor waagrecht stellen. Unterlenker, Frontlader, Frontgeräte und sonstige Geräte, die dem Getriebe Öl entnehmen, ablassen.

3. Motor abstellen und Zündschlüssel abziehen.

4. Parksperre einlegen.

5. Ablassschrauben (A) und (B) ausschrauben und Öl in geeigneten Behälter auffangen. Füllmengen siehe Technische Angaben.

   Nach dem Ablassen des Öls die Ablassschrauben (A) und (B) mit neuen Dichtringen versehen und dichtfest anziehen.

6. Hydraulikölfilter (C) und Getriebefilter (D) ausschrauben.

7. Dichtringe der neuen Filter mit Fett bestreichen und Filter einschrauben.

   Nur Original John Deere Filter verwenden!

   WICHTIG: Immer beide Filter zum gleichen Zeitpunkt austauschen.

Getriebe-/Hydrauliköl wechseln, bei Traktoren mit PowrQuad™ PLUS oder AutoQuad™ PLUS

1.
   LX1042828-UN-26FEB07


   LX1042829-UN-26FEB07

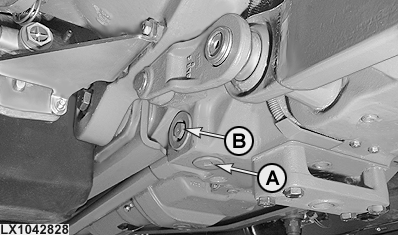

   Ansaugsiebe bei Traktoren mit PowrQuad™ PLUS oder AutoQuad™ PLUS

   A - Ablassstopfen (50 N˙m; 37 lb.-ft.)

   B - Verschlussschraube (50 N˙m; 37 lb.-ft.)

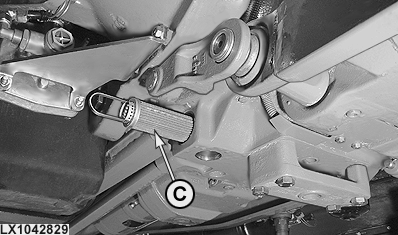

   C - Ansaugsieb

   Verschlussschraube (B) ausschrauben, Ansaugsieb herausnehmen und in Kraftstoff auswaschen. Einbauort des Ansaugsiebes reinigen. Ansaugsieb wieder einbauen.

---




2. Vor Einfüllen des frischen Öls die Dichtungen erneuern und die Ablassschrauben mit 50 N˙m (37 lb.-ft.) anziehen.

3. Getriebe-/Hydrauliköl in das Getriebegehäuse einfüllen. Füllmengen siehe Technische Angaben.

Ölstand kontrollieren

Motor kurz laufen lassen und einige Hydraulikfunktionen ausführen. Motor abstellen.

10-15 Minuten warten und dann den Ölstand überprüfen. Er soll zwischen den Markierungen des Schauglases liegen. Ist dies nicht der Fall, Ölstand korrigieren.
