Kabinenluftfilter reinigen

ACHTUNG: Das Reinigen der Luftfilter ist nicht zulässig, wenn die Kabine mit Aktivkohlefiltern nachgerüstet wurde. Aktivkohlefilter müssen durch Neuteile ersetzt werden.


Kabinenluftfilter reinigen

LX1041716
LX1041716-UN-10OCT06

LX1041717
LX1041717-UN-10OCT06

LX1041720
LX1041720-UN-10OCT06

LX1041719
LX1041719-UN-10OCT06

A - Flügelschrauben

B - Flügelschrauben

C - Dichtung

Bei Bedarf die Kabinenluftfilter auf beiden Seiten der Kabine herausnehmen und reinigen.

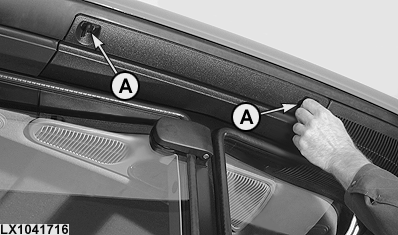

Hierzu Flügelschrauben (A) entfernen und Abdeckung wegnehmen.

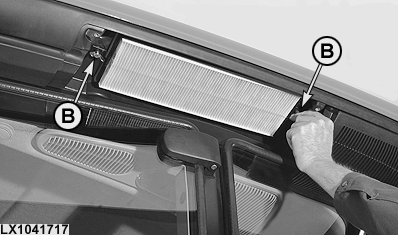

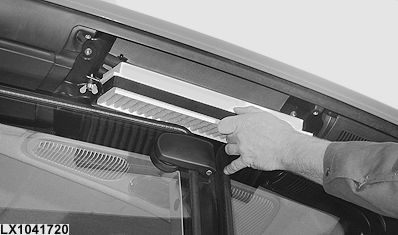

Flügelschrauben (B) entfernen und Einbaurahmen mit Filtereinsatz herausnehmen und ausklopfen.

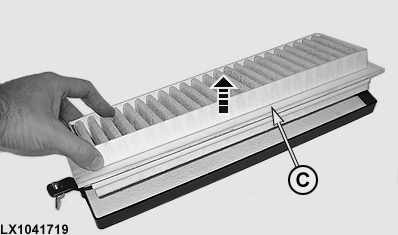

Filtereinsatz im Einbaurahmen anordnen. Darauf achten, dass die Dichtung (C) des Filtereinsatzes vom Einbaurahmen wegzeigt.

Einbauöffnung im Dach reinigen und Dichtflächen kontrollieren.

Der Einbau erfolgt in umgekehrter Reihenfolge.

WICHTIG: Die Kabinenluftfilter und Umluftfilter alle 1500 Stunden bzw. 2 Jahre erneuern.

HINWEIS: Es gilt ein Wartungsintervall von 250 Betriebsstunden, bzw. spätestens nach einem Jahr, wenn die Kabine mit Aktivkohlefiltern nachgerüstet wurde.


Umluftfilter reinigen

LX1041722
LX1041722-UN-10OCT06

LX1041723
LX1041723-UN-10OCT06

LX1041724
LX1041724-UN-10OCT06

A - Linke Abdeckung

B - Rechte Abdeckung

C - Einbauschacht

Bei Bedarf die Umluftfilter auf beiden Seiten herausnehmen und ausklopfen.

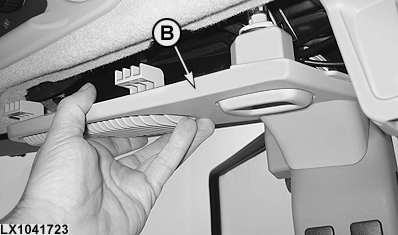

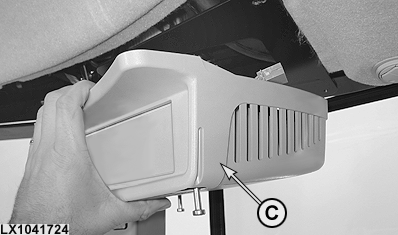

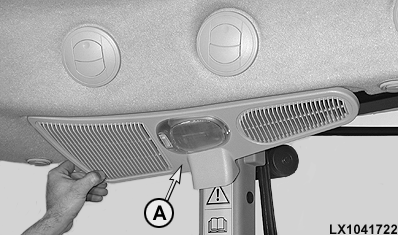

Linke Abdeckung (A) entfernen. Rechte Abdeckung (B) und Einbauschacht (C) des Radios entfernen.

LX1041725
LX1041725-UN-10OCT06

LX1056889
LX1056889-UN-27MAY13

D - Flügelschraube

E - Halterahmen

F - Filtereinsatz

G - Laschen (2 Stück)

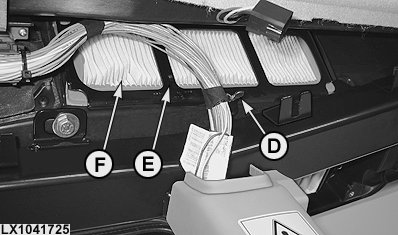

Flügelschraube (D) entfernen, Halterahmen (E) und Filtereinsatz (F) herausnehmen und ausklopfen.

Einbauöffnung im Dach reinigen und Dichtflächen kontrollieren. Filtereinsatz (F) im Dach anordnen und so ausrichten, dass die Dichtung an den Dichtflächen einwandfrei zum Anliegen kommt.

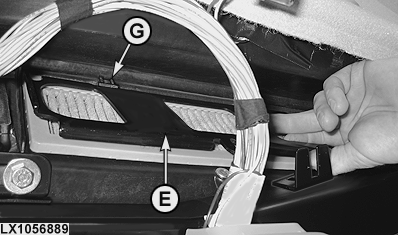

Halterahmen (E) unter die beiden Laschen (G) schieben und mit Flügelschraube befestigen.

Abdeckungen und Einbauschacht des Radios montieren.

WICHTIG: Die Kabinenluftfilter und Umluftfilter alle 1500 Stunden bzw. 2 Jahre erneuern.

HINWEIS: Es gilt ein Wartungsintervall von 250 Betriebsstunden, bzw. spätestens nach einem Jahr, wenn die Kabine mit Aktivkohlefiltern nachgerüstet wurde.
