Sicherung und Relais des Batterie-Trennschalters (BBO)

Allgemeines

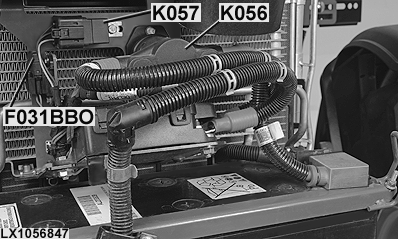

LX1056847-UN-19MAR13

Sicherung und Relais der elektrischen Starthilfe

WICHTIG: Um eine Beschädigung der elektrischen Anlage zu vermeiden, niemals eine stärkere Sicherung als auf dem Belegungsplan angegeben verwenden.

Sicherung und Relais des Batterie-Trennschalters, Battery Break Off Stromkreises (BBO), befinden sich vor dem Kühler über der Batterie.

Motorhaube öffnen.

Die 10-Ampere-Sicherung (F031BBO) bzw. die Relais (K056 und K057) prüfen und bei Bedarf ersetzen.

Abdeckung anbringen und Motorhaube schließen.

Sicherung und Relais

Sicherungsnummer	Sicherungsstärke (Ampere)	Verbraucher	Relaisnummer	Stärke (Ampere)	Verbraucher
F031BBO	10 A	Sicherung für Batteriestromversorgung (nur bei Batterietrennschalter)	K056	max. 300 A	Batterie-Trennrelais
			K057	20/40 A	Relais für Batterie-Trennschalter
