Sicherungen und Relais (LCS) und (FRM), Allgemeines - Traktoren mit Kabine

Allgemeines

LX1030768-UN-20JAN03

LX1056893-UN-27MAY13

WICHTIG: Um eine Beschädigung der elektrischen Anlage zu vermeiden, niemals eine stärkere Sicherung als auf dem Belegungsplan angegeben verwenden.

WICHTIG: Die bei der Auslieferung des Traktors unbelegten Steckplätze dürfen nicht belegt werden und müssen solange frei bleiben, bis die entsprechenden Optionen nachgerüstet wurden.

HINWEIS: Je nach Traktorausrüstung sind nicht alle gezeigten Sicherungen und Relais vorhanden.

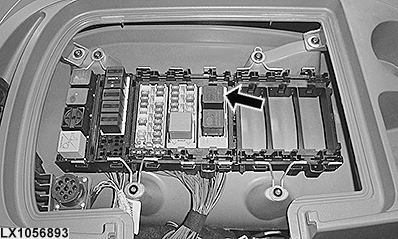

Der Sicherungskasten des FRa Me Stromkreises (FRM) befindet sich im Rahmen des Sicherungs- und Relaiskastens (LCS) hinter dem Fahrersitz unter der Heckscheibe.

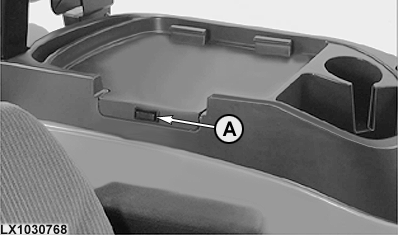

Entriegelungen (A) drücken und Deckel von Sicherungs- und Relaiskasten (LCS) abnehmen.

Die Sicherungen und Relais prüfen und bei Bedarf ersetzen.

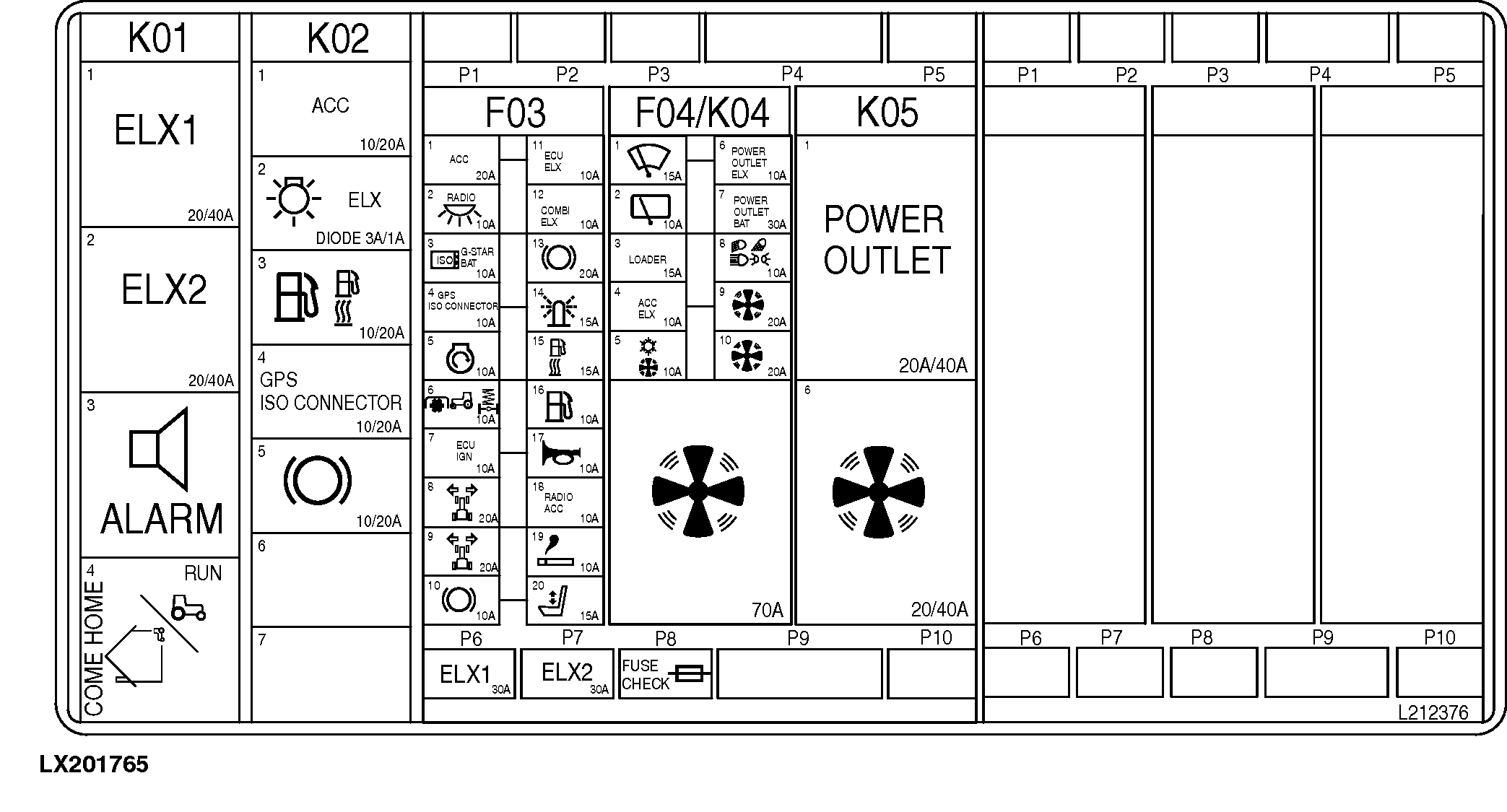

Übersicht — Sicherungen und Relais (LCS) und (FRM)

LX201765-UN-29APR13
