Komfortsitz MSG85

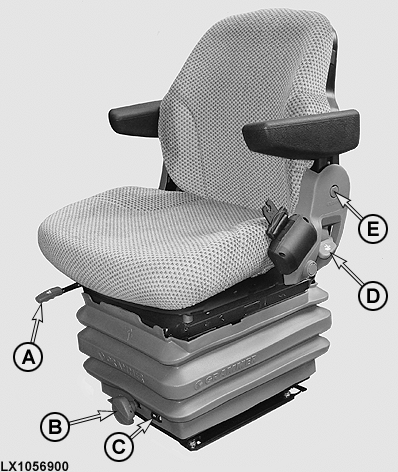

LX1056900-UN-13MAR13

A - Längsverstellung

B - Kurbel zur Gewichtseinstellung

C - Kontrollanzeige der Gewichtseinstellung

D - Neigung der Rückenlehne

E - Armlehne, Höhe einstellen

WICHTIG: Beim Einstellen des Sitzes besteht Quetschgefahr. Durch in der Kabine abgestellte Gegenstände können Freiräume eingeschränkt sein. Es ist darauf zu achten, dass ausreichend Freiraum zu angrenzenden Bauteilen gewährleistet ist, um Kollisionen zu vermeiden. Ein versehentlicher Kontakt mit Bedienelementen könnte Traktor- oder Gerätefunktionen auslösen.

Sitzhöhe einstellen

Zur Höhenverstellung nach oben den Sitz bis zum hörbaren Einrasten anheben (3 Rasten). Zur Verstellung nach unten den Sitz bis zum Anschlag anheben und dann bis zur untersten Position absenken.

A — Längsverstellung

Hebel (A) ziehen und den Sitz in die gewünschte Position bringen. Den Hebel spürbar einrasten lassen.

B — Gewicht einstellen

Der Fahrersitz muss belastet sein, um ihn auf das Fahrergewicht einzustellen. Um den Sitz auf das entsprechende Gewicht einzustellen, den Sitz durchfedern und dann mit der Kurbel (B) das gewünscht Gewicht einstellen.

Zur Kontrolle die Anzeige (C) beachten.

HINWEIS: Der Fahrersitz kann für ein Gewicht von 50 bis 130 kg (110 bis 285 lb.) eingestellt werden.

D — Rückenlehne, Neigung einstellen

Hebel (D) ziehen und die Neigung der Rückenlehne in die gewünschte Position bringen. Hebel hörbar wieder einrasten lassen.

E — Armlehnen, Höhe einstellen

Beidseitig Abdeckung (E) entfernen, die Sechskantmutter lösen und die Armlehne in der gewünschten Position anordnen. Die Sechskantmutter festziehen und Abdeckung (E) wieder anbringen.
