Luftkomfortsitz MSG95GL

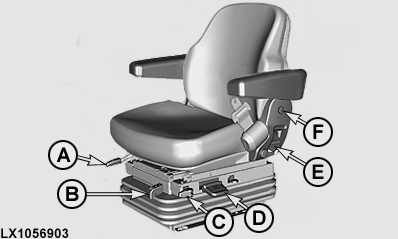

LX1056903-UN-13MAR13

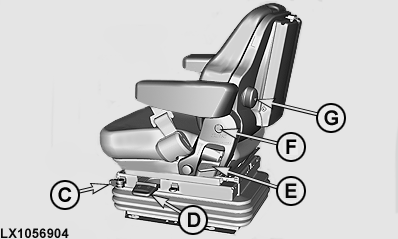

LX1056904-UN-13MAR13

WICHTIG: Beim Einstellen des Sitzes besteht Quetschgefahr. Durch in der Kabine abgestellte Gegenstände können Freiräume eingeschränkt sein. Es ist darauf zu achten, dass ausreichend Freiraum zu angrenzenden Bauteilen gewährleistet ist, um Kollisionen zu vermeiden. Ein versehentlicher Kontakt mit Bedienelementen könnte Traktor- oder Gerätefunktionen auslösen.

A — Längsverstellung

Hebel (A) ziehen und den Sitz in die gewünschte Position bringen. Den Hebel spürbar einrasten lassen.

B — Kontrollanzeige der Gewichts- und Höheneinstellung

Die grüne Markierung in der Skala zeigt an, ob die Gewichts- bzw. Höheneinstellung korrekt gewählt ist.

C — Längsfederung einstellen

• Hebel (C) nach vorn - keine Längsfederung
• Hebel (C) nach hinten - Längsfederung

D — Gewicht einstellen

Der Fahrersitz muss belastet sein, um ihn auf das Fahrergewicht einzustellen. Um den Sitz auf das entsprechende Gewicht einzustellen, den Motor starten und den Sitz durchfedern, dann den Hebel (D) nach oben ziehen oder nach unten drücken, bis die grüne Markierung in der Skala der Kontrollanzeige (B) zu sehen ist.

HINWEIS: Der Fahrersitz kann für ein Gewicht von 50 bis 130 kg (110 bis 285 lb.) eingestellt werden.

D — Höhe einstellen

Nach der Gewichtseinstellung kann die Höhe stufenlos eingestellt werden. Zur Höhenverstellung Hebel (D) vollständig nach oben ziehen oder nach unten drücken. Die grüne Markierung muss in der Skala der Kontrollanzeige (B) zu sehen sein. Wird bei der Höheneinstellung der obere oder untere Endanschlag erreicht, die Höhenanpassung etwas zurücksetzen, um einen Mindestfederweg zu gewährleisten.

E — Rückenlehne, Neigung einstellen

Hebel (E) ziehen und die Neigung der Rückenlehne in die gewünschte Position bringen. Hebel hörbar wieder einrasten lassen.

F — Armlehnen, Höhe einstellen

Beidseitig Abdeckung (F) entfernen, die Sechskantmutter lösen und die Armlehne in der gewünschten Position anordnen. Die Sechskantmutter festziehen und Abdeckung (F) wieder anbringen.

G — Rückenlehne, Lendenstütze einstellen

Mittels Drehknopf (G) die gewünschte Position der Lendenstütze einstellen.
