Luftkomfortsitz MSG95AL

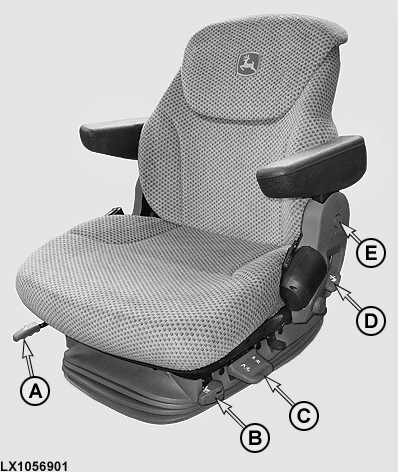

LX1056901-UN-13MAR13

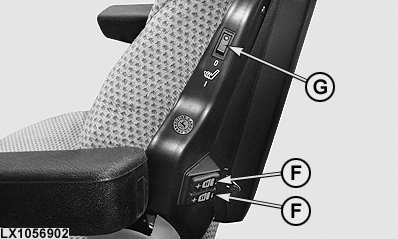

LX1056902-UN-13MAR13

WICHTIG: Beim Einstellen des Sitzes besteht Quetschgefahr. Durch in der Kabine abgestellte Gegenstände können Freiräume eingeschränkt sein. Es ist darauf zu achten, dass ausreichend Freiraum zu angrenzenden Bauteilen gewährleistet ist, um Kollisionen zu vermeiden. Ein versehentlicher Kontakt mit Bedienelementen könnte Traktor- oder Gerätefunktionen auslösen.

A — Längsverstellung

Hebel (A) ziehen und den Sitz in die gewünschte Position bringen. Den Hebel spürbar einrasten lassen.

B — Längsfederung einstellen

• Hebel (B) nach vorn - keine Längsfederung
• Hebel (B) nach hinten - Längsfederung

C— Gewicht einstellen

Der Fahrersitz muss belastet sein, um ihn auf das Fahrergewicht einzustellen. Nach Starten des Motors Sitz durchfedern, dann den Hebel (C) kurz nach oben ziehen. Der Sitz stellt sich auf das entsprechende Gewicht ein.

HINWEIS: Der Fahrersitz kann für ein Gewicht von 50 bis 130 kg (110 bis 285 lb.) eingestellt werden.

C — Höhe einstellen

Nach der Gewichtseinstellung kann die Höhe stufenlos eingestellt werden. Zur Höhenverstellung Hebel (C) bis zum Anschlag nach oben ziehen oder nach unten drücken. Wird bei der Höheneinstellung der obere oder untere Endanschlag erreicht, erfolgt eine automatische Höhenanpassung, um einen Mindestfederweg zu gewährleisten.

D — Rückenlehne, Neigung einstellen

Hebel (D) ziehen und die Neigung der Rückenlehne in die gewünschte Position bringen. Hebel hörbar wieder einrasten lassen.

E — Armlehnen, Höhe einstellen

Beidseitig Abdeckung (E) entfernen, die Sechskantmutter lösen und die Armlehne in der gewünschten Position anordnen. Die Sechskantmutter festziehen und Abdeckung (E) wieder anbringen.

F — Rückenlehne, Lendenstütze einstellen

Mittels Wippschalter (F) die gewünschte Position der Lendenstütze einstellen.

G — Sitzheizung

Mit dem Schalter (G) kann die Sitzheizung ein- und ausgeschaltet werden.
