Hinweise zur Spurverstellung bei Vorderrädern mit Felgen für 2, 8 und 16 Positionen

LX1053440-UN-21MAR12

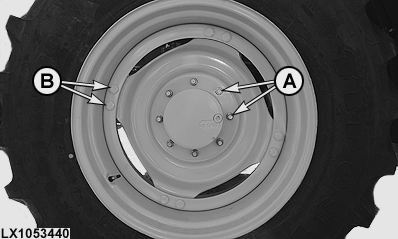

Vorderrad mit Felgen für 16 Positionen gezeigt

A - 300 N˙m (220 lb.-ft.)

B - 210 N˙m (155 lb.-ft.)

Nach der Spureinstellung die Muttern (A) und (B) anziehen.

WICHTIG: Nach der Spureinstellung die Freigängigkeit der Räder prüfen und Kotflügel auf die neue Spurweite einstellen. Hierzu Lenkung in beide Richtungen voll einschlagen und Achse bis zu den Anschlägen pendeln.

Die Lenkanschläge so einstellen, dass die Reifen keine Komponenten des Traktors berühren.

WICHTIG: Der axiale Abstand zwischen Reifen und Kotflügel darf nicht kleiner als 50 mm (1.97 in.) sein.

Der radiale Abstand zwischen Reifen und Kotflügel darf nicht kleiner als 60 mm (2.36 in.) sein.

HINWEIS: Bei Frontladerarbeiten darf eine Spurweite von 1,90 m (75 in.) nicht überschritten werden.

Bei Vorderrädern mit Felgen für 2 Positionen

Die Spurweite kann durch den Anbau der kompletten Räder auf der anderen Traktorseite geändert werden. Dabei die Laufrichtung der Reifen beachten.

Bei Vorderrädern mit Felgen für 8 und 16 Positionen

Die Spurweite kann durch Versetzen oder Umdrehen der Felgen verstellt werden.

Zusätzlich können die kompletten Räder auf der jeweils anderen Seite des Traktors montiert werden. Dabei Laufrichtung der Reifen beachten.

Nach der Einstellung, Radschrauben mit dem vorgeschriebenen Drehmoment anziehen (siehe Abschnitt Einlaufzeit).

Die Stellungen der Radschüsseln und Vorderradfelgen zueinander in den einzelnen Spurweiten sind in den folgenden Abbildungen gezeigt. Diese sind vor der Spurverstellung zu beachten.

WICHTIG: Nach einer Spureinstellung das Anzugsmoment der Radmuttern nach 4 und 8, sowie des öfteren innerhalb der nächsten 100 Betriebsstunden prüfen.
