Hinweise zur Spurverstellung bei Hinterrädern mit Felgen für 2, 8 und 16 Positionen - Flanschachse

LX1053441-UN-21MAR12

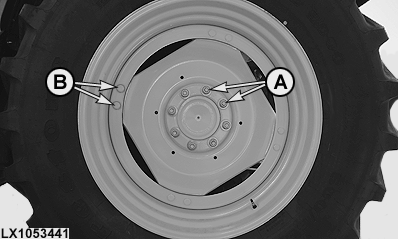

Rad mit quadratischer Radschüssel gezeigt

LX1056771-UN-12NOV12

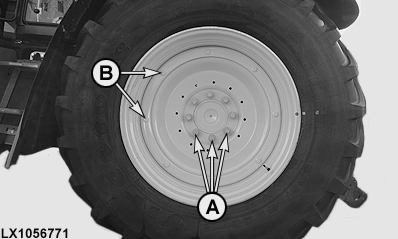

Rad mit runder Radschüssel gezeigt

A - 500 N·m (370 lb.-ft.)

B - 210 N·m (155 lb.-ft.)

Nach der Spureinstellung die Muttern (A) und (B) anziehen.

WICHTIG: Der axiale Abstand zwischen Reifen und Kotflügel darf nicht kleiner als 50 mm (1.97 in.) sein.

Der radiale Abstand zwischen Reifen und Kotflügel darf nicht kleiner als 60 mm (2.36 in.) sein.

Bei Hinterrädern mit Felgen für 2 Positionen

Die Spurweite kann durch den Anbau der kompletten Räder auf der anderen Traktorseite geändert werden. Dabei die Laufrichtung der Reifen beachten.

Bei Hinterrädern mit Felgen für 8 und 16 Positionen

Die Spurweite kann durch Versetzen oder Umdrehen der Felgen verstellt werden.

Zusätzlich können die kompletten Räder auf der jeweils anderen Seite des Traktors montiert werden. Dabei Laufrichtung der Reifen beachten.

Nach der Einstellung, Radschrauben mit dem vorgeschriebenen Drehmoment anziehen (siehe Abschnitt Einlaufzeit).

Die Stellungen der Radschüsseln und Hinterradfelgen zueinander in den einzelnen Spurweiten sind in den folgenden Abbildungen gezeigt. Diese sind vor der Spurverstellung zu beachten.

WICHTIG: Nach einer Spureinstellung das Anzugsmoment der Radmuttern nach 4 und 8, sowie des öfteren innerhalb der nächsten 100 Betriebsstunden prüfen.

WICHTIG: Nach der Spureinstellung die Freigängigkeit der Räder prüfen.

Berührungen der Reifen mit Unterlenkern oder Hubspindeln sind zu vermeiden. Der Abstand der Hubspindel zum Reifen kann vergrößert werden, indem man die Hubspindeln in der vorderen Bohrung der Unterlenker montiert.

Wenn die Unterlenker angehoben werden, auch wenn kein Anbaugerät transportiert wird, müssen die Stabilisierungsstreben (hydraulische oder mechanische) verriegelt werden.

Kommt es trotz aller Maßnahmen zur Berührung mit Unterlenker oder Hubspindel, so muss eine größere Spurweite eingestellt werden.
