Spurverstellung bei Vorderrädern mit Felgen für 16 Positionen

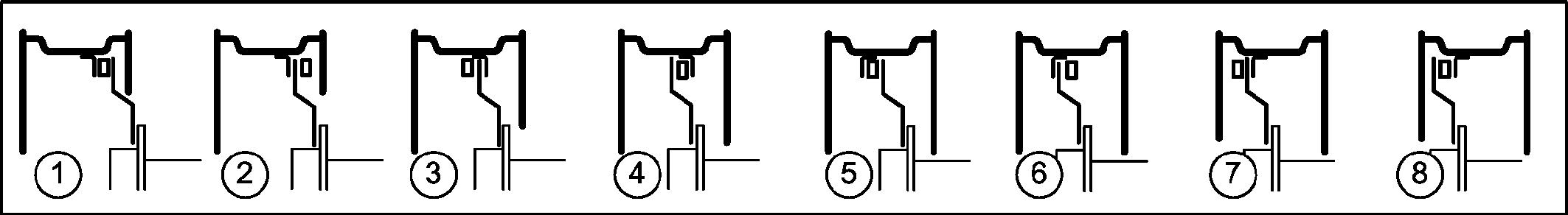

LX1053419-UN-16MAR12

Spurverstellung bei Vorderrädern mit Felgen für 16 Positionen / Positionen 1 bis 8

	Spurweite bei Auslieferung	Spurweiteneinstellung (Vorderräder) Anordnung von Felge und Radschüssel
Bereifung:		1	2	3	4	5	6	7	8
11.2R28	1814 mm	2016 mm	1986 mm	1954 mm	1924 mm	1812 mm	1782 mm	1750 mm	1720 mm
	(71.42 lb.)	(79.37 lb.)	(78.19 lb.)	(76.93 lb.)	(75.75 lb.)	(71.34 lb.)	(70.16 lb.)	(68.90 lb.)	(67.72 lb.)
12.4R24	1720 mm	2016 mm	1986 mm	1954 mm	1924 mm	1812 mm	1782 mm	1750 mm	1720 mm
	(67.72 lb.)	(79.37 lb.)	(78.19 lb.)	(76.93 lb.)	(75.75 lb.)	(71.34 lb.)	(70.16 lb.)	(68.90 lb.)	(67.72 lb.)
12.4R28	1814 mm	2016 mm	1986 mm	1954 mm	1924 mm	1812 mm	1782 mm	1750 mm	1720 mm
	(71.42 lb.)	(79.37 lb.)	(78.19 lb.)	(76.93 lb.)	(75.75 lb.)	(71.34 lb.)	(70.16 lb.)	(68.90 lb.)	(67.72 lb.)
13.6R24	1814 mm	2016 mm	1986 mm	1954 mm	1924 mm	1812 mm	1782 mm	1750 mm	1720 mm
	(71.42 lb.)	(79.37 lb.)	(78.19 lb.)	(76.93 lb.)	(75.75 lb.)	(71.34 lb.)	(70.16 lb.)	(68.90 lb.)	(67.72 lb.)
13.6R28	1812 mm	2014 mm	1984 mm	1952 mm	1922 mm	1810 mm	1780 mm	1748 mm	1718 mm
	(71.34 lb.)	(79.29 lb.)	(78.11 lb.)	(76.85 lb.)	(75.67 lb.)	(71.26 lb.)	(70.08 lb.)	(68.82 lb.)	(67.64 lb.)
14.9R24	1814 mm	2016 mm	1986 mm	1954 mm	1924 mm	1812 mm	1782 mm	1750 mm	1720 mm
	(71.42 lb.)	(79.37 lb.)	(78.19 lb.)	(76.93 lb.)	(75.75 lb.)	(71.34 lb.)	(70.16 lb.)	(68.90 lb.)	(67.72 lb.)
14.9R28	1812 mm	2014 mm	1984 mm	1952 mm	1922 mm	1810 mm	1780 mm	1748 mm	1718 mm
	(71.34 lb.)	(79.29 lb.)	(78.11 lb.)	(76.85 lb.)	(75.67 lb.)	(71.26 lb.)	(70.08 lb.)	(68.82 lb.)	(67.64 lb.)
280/85R28	1814 mm	2016 mm	1986 mm	1954 mm	1924 mm	1812 mm	1782 mm	1750 mm	1720 mm
	(71.42 lb.)	(79.37 lb.)	(78.19 lb.)	(76.93 lb.)	(75.75 lb.)	(71.34 lb.)	(70.16 lb.)	(68.90 lb.)	(67.72 lb.)
320/85R24	1720 mm	2016 mm	1986 mm	1954 mm	1924 mm	1812 mm	1782 mm	1750 mm	1720 mm
	(67.72 lb.)	(79.37 lb.)	(78.19 lb.)	(76.93 lb.)	(75.75 lb.)	(71.34 lb.)	(70.16 lb.)	(68.90 lb.)	(67.72 lb.)
320/85R28	1814 mm	2016 mm	1986 mm	1954 mm	1924 mm	1812 mm	1782 mm	1750 mm	1720 mm
	(71.42 lb.)	(79.37 lb.)	(78.19 lb.)	(76.93 lb.)	(75.75 lb.)	(71.34 lb.)	(70.16 lb.)	(68.90 lb.)	(67.72 lb.)
340/85R24	1814 mm	2016 mm	1986 mm	1954 mm	1924 mm	1812 mm	1782 mm	1750 mm	1720 mm
	(71.42 lb.)	(79.37 lb.)	(78.19 lb.)	(76.93 lb.)	(75.75 lb.)	(71.34 lb.)	(70.16 lb.)	(68.90 lb.)	(67.72 lb.)
340/85R28	1812 mm	2014 mm	1984 mm	1952 mm	1922 mm	1810 mm	1780 mm	1748 mm	1718 mm
	(71.34 lb.)	(79.29 lb.)	(78.11 lb.)	(76.85 lb.)	(75.67 lb.)	(71.26 lb.)	(70.08 lb.)	(68.82 lb.)	(67.64 lb.)
360/70R24	1814 mm	2016 mm	1986 mm	1954 mm	1924 mm	1812 mm	1782 mm	1750 mm	1720 mm
	(71.42 lb.)	(79.37 lb.)	(78.19 lb.)	(76.93 lb.)	(75.75 lb.)	(71.34 lb.)	(70.16 lb.)	(68.90 lb.)	(67.72 lb.)
380/70R24	1814 mm	2016 mm	1986 mm	1954 mm	1924 mm	1812 mm	1782 mm	1750 mm	1720 mm
	(71.42 lb.)	(79.37 lb.)	(78.19 lb.)	(76.93 lb.)	(75.75 lb.)	(71.34 lb.)	(70.16 lb.)	(68.90 lb.)	(67.72 lb.)
380/70R28	1812 mm	2014 mm	1984 mm	1952 mm	1922 mm	1810 mm	1780 mm	1748 mm	1718 mm
	(71.34 lb.)	(79.29 lb.)	(78.11 lb.)	(76.85 lb.)	(75.67 lb.)	(71.26 lb.)	(70.08 lb.)	(68.82 lb.)	(67.64 lb.)
380/85R24	1814 mm	2016 mm	1986 mm	1954 mm	1924 mm	1812 mm	1782 mm	1750 mm	1720 mm
	(71.42 lb.)	(79.37 lb.)	(78.19 lb.)	(76.93 lb.)	(75.75 lb.)	(71.34 lb.)	(70.16 lb.)	(68.90 lb.)	(67.72 lb.)
380/85R28	1812 mm	2014 mm	1984 mm	1952 mm	1922 mm	1810 mm	1780 mm	1748 mm	1718 mm
	(71.34 lb.)	(79.29 lb.)	(78.11 lb.)	(76.85 lb.)	(75.67 lb.)	(71.26 lb.)	(70.08 lb.)	(68.82 lb.)	(67.64 lb.)
420/70R24	1814 mm	2016 mm	1986 mm	1954 mm	1924 mm	1812 mm	1782 mm	1750 mm	1720 mm
	(71.42 lb.)	(79.37 lb.)	(78.19 lb.)	(76.93 lb.)	(75.75 lb.)	(71.34 lb.)	(70.16 lb.)	(68.90 lb.)	(67.72 lb.)
420/70R28	1812 mm	2014 mm	1984 mm	1952 mm	1922 mm	1810 mm	1780 mm	1748 mm	1718 mm
	(71.34 lb.)	(79.29 lb.)	(78.11 lb.)	(76.85 lb.)	(75.67 lb.)	(71.26 lb.)	(70.08 lb.)	(68.82 lb.)	(67.64 lb.)
270/80R36	1818 mm	2022 mm	1992 mm	1952 mm	1922 mm	1818 mm	1788 mm	1748 mm	1718 mm
	(71.57 lb.)	(79.61 lb.)	(78.42 lb.)	(76.85 lb.)	(75.67 lb.)	(71.57 lb.)	(70.39 lb.)	(68.82 lb.)	(67.64 lb.)
270/95R32	1818 mm	2022 mm	1992 mm	1952 mm	1922 mm	1818 mm	1788 mm	1748 mm	1718 mm
	(71.57 lb.)	(79.61 lb.)	(78.42 lb.)	(76.85 lb.)	(75.67 lb.)	(71.57 lb.)	(70.39 lb.)	(68.82 lb.)	(67.64 lb.)
* N I C H T auf öffentlichen Straßen. Regionale Straßenverkehrsordnung beachten. ** Montage in dieser Position nicht zulässig

WICHTIG: Hinweise zur Spurverstellung bei Vorderrädern mit Felgen für 8 Positionen beachten.

HINWEIS: In einigen Ländern darf bei Straßenfahrt eine Gesamtbreite des Fahrzeuges von 2,55 m (100 in.) nicht überschritten werden.

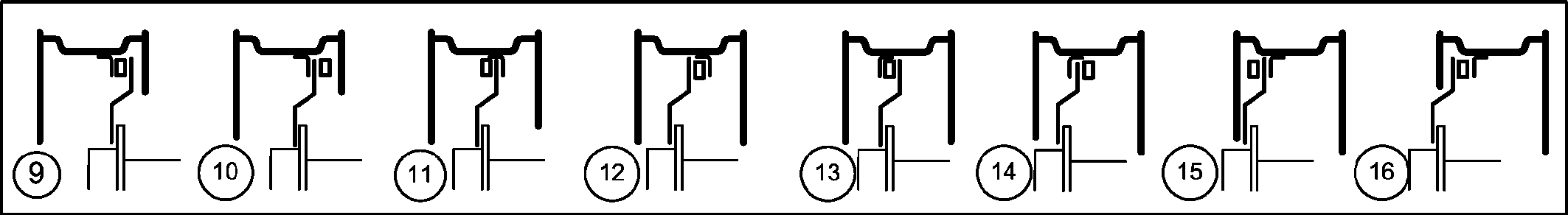

LX1053420-UN-16MAR12

Spurverstellung bei Vorderrädern mit Felgen für 16 Positionen / Positionen 9 bis 16

	Spurweite bei Auslieferung	Spurweiteneinstellung (Vorderräder) Anordnung von Felge und Radschüssel
Bereifung:		9	10	11	12	13	14	15	16
11.2R28	1814 mm	1616 mm	1586 mm	1554 mm	1524 mm	1412 mm	1382 mm	--**	--**
	(71.42 lb.)	(63.62 lb.)	(62.44 lb.)	(61.18 lb.)	(60.00 lb.)	(55.59 lb.)	(54.41 lb.)
12.4R24	1720 mm	1616 mm	1586 mm	1554 mm	1524 mm	1412 mm	--**	--**	--**
	(67.72 lb.)	(63.62 lb.)	(62.44 lb.)	(61.18 lb.)	(60.00 lb.)	(55.59 lb.)
12.4R28	1814 mm	1616 mm	1586 mm	1554 mm	1524 mm	--**	--**	--**	--**
	(71.42 lb.)	(63.62 lb.)	(62.44 lb.)	(61.18 lb.)	(60.00 lb.)
13.6R24	1814 mm	1616 mm	1586 mm	1554 mm	1524 mm	--**	--**	--**	--**
	(71.42 lb.)	(63.62 lb.)	(62.44 lb.)	(61.18 lb.)	(60.00 lb.)
13.6R28	1812 mm	1614 mm	1584 mm	1552 mm	1522 mm	--**	--**	--**	--**
	(71.34 lb.)	(63.54 lb.)	(62.36 lb.)	(61.10 lb.)	(59.92 lb.)
14.9R24	1814 mm	1616 mm	1586 mm	1554 mm	1524 mm	--**	--**	--**	--**
	(71.42 lb.)	(63.62 lb.)	(62.44 lb.)	(61.18 lb.)	(60.00 lb.)
14.9R28	1812 mm	1614 mm	1584 mm	--**	--**	--**	--**	--**	--**
	(71.34 lb.)	(63.54 lb.)	(62.36 lb.)
280/85R28	1814 mm	1616 mm	1586 mm	1554 mm	1524 mm	1412 mm	1382 mm	--**	--**
	(71.42 lb.)	(63.62 lb.)	(62.44 lb.)	(61.18 lb.)	(60.00 lb.)	(55.59 lb.)	(54.41 lb.)
320/85R24	1720 mm	1616 mm	1586 mm	1554 mm	1524 mm	1412 mm	--**	--**	--**
	(67.72 lb.)	(63.62 lb.)	(62.44 lb.)	(61.18 lb.)	(60.00 lb.)	(55.59 lb.)
320/85R28	1814 mm	1616 mm	1586 mm	1554 mm	1524 mm	--**	--**	--**	--**
	(71.42 lb.)	(63.62 lb.)	(62.44 lb.)	(61.18 lb.)	(60.00 lb.)
340/85R24	1814 mm	1616 mm	1586 mm	1554 mm	1524 mm	--**	--**	--**	--**
	(71.42 lb.)	(63.62 lb.)	(62.44 lb.)	(61.18 lb.)	(60.00 lb.)
340/85R28	1812 mm	1614 mm	1584 mm	1552 mm	1522 mm	--**	--**	--**	--**
	(71.34 lb.)	(63.54 lb.)	(62.36 lb.)	(61.10 lb.)	(59.92 lb.)
360/70R24	1814 mm	1616 mm	1586 mm	1554 mm	1524 mm	1412 mm	--**	--**	--**
	(71.42 lb.)	(63.62 lb.)	(62.44 lb.)	(61.18 lb.)	(60.00 lb.)	(55.59 lb.)
380/70R24	1814 mm	1616 mm	1586 mm	1554 mm	1524 mm	--**	--**	--**	--**
	(71.42 lb.)	(63.62 lb.)	(62.44 lb.)	(61.18 lb.)	(60.00 lb.)
380/70R28	1812 mm	1614 mm	1584 mm	1552 mm	1522 mm	--**	--**	--**	--**
	(71.34 lb.)	(63.54 lb.)	(62.36 lb.)	(61.10 lb.)	(59.92 lb.)
380/85R24	1814 mm	1616 mm	1586 mm	1554 mm	1524 mm	--**	--**	--**	--**
	(71.42 lb.)	(63.62 lb.)	(62.44 lb.)	(61.18 lb.)	(60.00 lb.)
380/85R28	1812 mm	1614 mm	1584 mm	--**	--**	--**	--**	--**	--**
	(71.34 lb.)	(63.54 lb.)	(62.36 lb.)
420/70R24	1814 mm	1616 mm	1586 mm	1554 mm	--**	--**	--**	--**	--**
	(71.42 lb.)	(63.62 lb.)	(62.44 lb.)	(61.18 lb.)
420/70R28	1812 mm	1614 mm	--**	--**	--**	--**	--**	--**	--**
	(71.34 lb.)	(63.54 lb.)
270/80R36	1818 mm	1622 mm	1592 mm	1552 mm	1522 mm	1418 mm	--**	--**	--**
	(71.57 lb.)	(63.86 lb.)	(62.68 lb.)	(61.10 lb.)	(59.92 lb.)	(55.83 lb.)
270/95R32	1818 mm	1622 mm	1592 mm	1552 mm	1522 mm	--**	--**	--**	--**
	(71.57 lb.)	(63.86 lb.)	(62.68 lb.)	(61.10 lb.)	(59.92 lb.)
* N I C H T auf öffentlichen Straßen. Regionale Straßenverkehrsordnung beachten. ** Montage in dieser Position nicht zulässig

WICHTIG: Hinweise zur Spurverstellung bei Vorderrädern mit Felgen für 8 Positionen beachten.

HINWEIS: In einigen Ländern darf bei Straßenfahrt eine Gesamtbreite des Fahrzeuges von 2,55 m (100 in.) nicht überschritten werden.
