Vorspur prüfen

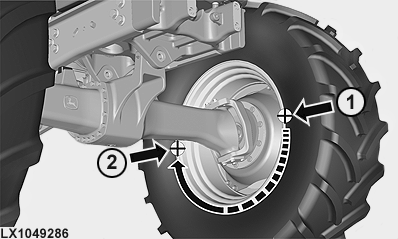

LX1049286
LX1049286-UN-08JUN10

Traktor mit Frontantrieb

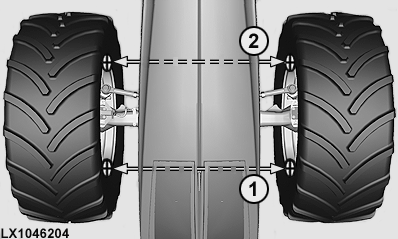

LX1046204
LX1046204-UN-16JUN11

Traktor mit Frontantrieb

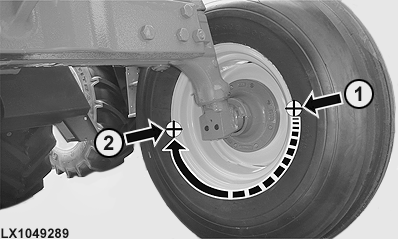

LX1049289
LX1049289-UN-09JUN10

Traktor ohne Frontantrieb

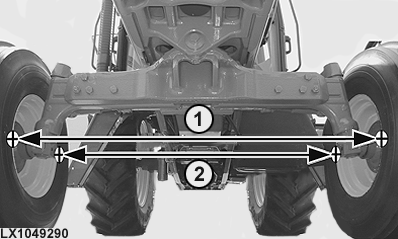

LX1049290
LX1049290-UN-09JUN10

Traktor ohne Frontantrieb

  1. Sicherstellen, dass die Räder für Geradeausfahrt ausgerichtet sind, indem der Traktor ca. 15 m (50 ft) weit geradeaus gefahren wird.

    ACHTUNG: Während der Messungen Motor ausschalten und Traktor gegen Wegrollen sichern.

  2. Zunächst vorne (1) in Achshöhe beider Vorderräder eine Markierung (+) anbringen.

  3. Abstand vorne (1) von rechtem zu linkem Felgenhorn messen und Maß notieren.

  4. Traktor eine halbe Vorderradumdrehung nach vorne rollen, um die Markierung (+) nach hinten (2) zu bringen.

  5. Abstand hinten (2) von rechtem zu linkem Felgenhorn messen und Maß notieren.

Traktor mit Frontantrieb: Das Maß vorne (1) muss dem Maß hinten (2) entsprechen. Eine Abweichung von ± 1.5 mm (0.06 in.) ist zulässig.

Traktor ohne Frontantrieb: Das Maß vorne (1) muss 3 bis 9 mm (0.12 bis 0.35 in.) kleiner sein als das Maß hinten (2).

OULXA64,0002E32-29-20130327
