Abmessungen - Traktoren 6090MC bis 6110MC, ohne Frontantriebsachse

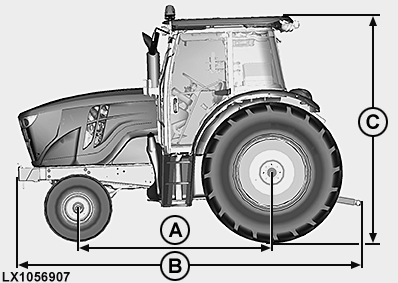

LX1056907-UN-06JUN13

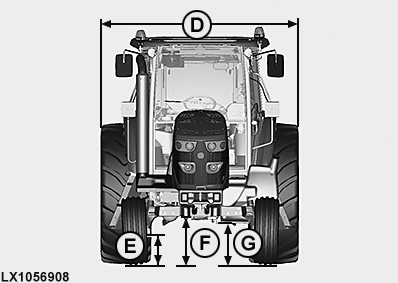

LX1056908-UN-06JUN13

	Kabine ohne Tunnel	Kabine mit Tunnel
A - Radstand ..............	2400 mm (94.5 in.)	2400 mm (94.5 in.)
B - Länge
• Grundgewicht bis Unterlenker in waagrechter Stellung ..............	4305 mm (169.5 in.)	4305 mm (169.5 in.)
• Frontgewicht bis Unterlenker in waagrechter Stellung..............	4727 mm (186.1 in.)	4727 mm (186.1 in.)
C - Höhe
- maximale Gesamthöhe vom Boden bis Kabinendach (ohne Rundumleuchte), bei einer Hinterradbereifung mit einem SRI von:
• SRI 700..............	2631 mm (103.6 in.)	2540 mm (100.0 in.)
• SRI 725..............	2660 mm (104.7 in.)	2569 mm (101.1 in.)
• SRI 750..............	2689 mm (105.9 in.)	2599 mm (102.3 in.)
• SRI 775..............	2719 mm (107.1 in.)	2628 mm (103.5 in.)
• SRI 800..............	2748 mm (108.2 in.)	2658 mm (104.7 in.)
• SRI 825 ..............	2777 mm (109.3 in.)	2687 mm (105.8 in.)
D - Breite
• Vorderachse - Flansch zu Flansch ..............	1680 mm (66.1 in.)	1680 mm (66.1 in.)
• Vorderachse - maximale Spurweite ohne Verbreiterung ..............	2015 mm (79.3 in.)	2015 mm (79.3 in.)
• Hinterachse - Flansch zu Flansch ..............	1552 mm (61.1 in.)	1552 mm (61.1 in.)
• maximale Breite bei Straßenfahrt	2550 mm (100.4 in.)	2550 mm (100.4 in.)
E - Bodenfreiheit am Achsschenkel der Vorderachse
- maximale Bodenfreiheit, bei einer Vorderradbereifung mit einem SRI von:
• SRI 390..............	350 mm (13.8 in.)	350 mm (13.8 in.)
• SRI 425..............	385 mm (15.2 in.)	385 mm (15.2 in.)
• SRI 450 ..............	410 mm (16.1 in.)	410 mm (16.1 in.)
F - Bodenfreiheit an der Vorderachse
- maximale Bodenfreiheit, bei einer Vorderradbereifung mit einem SRI von:
• SRI 390..............	500 mm (19.7 in.)	500 mm (19.7 in.)
• SRI 425..............	535 mm (21.1 in.)	535 mm (21.1 in.)
• SRI 450 ..............	560 mm (22.1 in.)	560 mm (22.1 in.)
G - Bodenfreiheit am Differenzialgehäuse mit Zugpendel
- maximale Bodenfreiheit, bei einer Hinterradbereifung mit einem SRI von:
• SRI 700..............	385 mm (15.2 in.)	385 mm (15.2 in.)
• SRI 725..............	410 mm (16.1 in.)	410 mm (16.1 in.)
• SRI 750..............	435 mm (17.2 in.)	435 mm (17.2 in.)
• SRI 775..............	460 mm (18.1 in.)	460 mm (18.1 in.)
• SRI 800..............	485 mm (19.1 in.)	485 mm (19.1 in.)
• SRI 825 ..............	510 mm (20.1 in.)	510 mm (20.1 in.)

WICHTIG: Die Bodenfreiheit bzw. die Höhe des Traktors ist abhängig von Reifenhersteller, Reifendruck, Ballastierung, Anhängevorrichtungen, Anbaugeräten und dergleichen.

Die Höhe des Traktors ist vor dem Durchfahren von Toren, Unterführungen, Brücken und dergleichen zu prüfen.
