Abmessungen - Traktoren 6090RC bis 6110RC, mit Frontantriebsachse

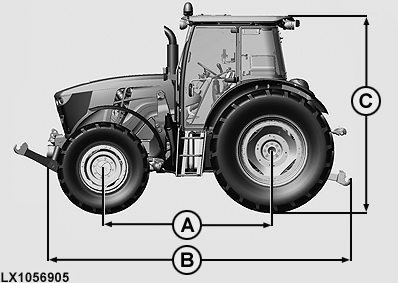

LX1056905-UN-13MAR13

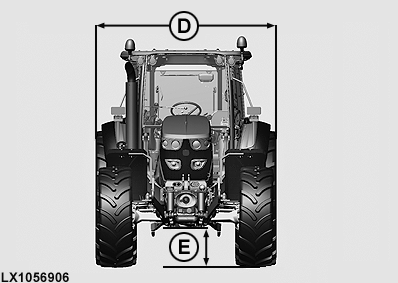

LX1056906-UN-13MAR13

	Kabine ohne Tunnel
A - Radstand ..............	2400 mm (94.5 in.)
B - Länge
• Grundgewicht bis Unterlenker in waagrechter Stellung ..............	4305 mm (169.5 in.)
• Frontgewicht bis Unterlenker in waagrechter Stellung..............	4727 mm (186.1 in.)
C - Höhe
- maximale Gesamthöhe vom Boden bis Kabinendach (ohne Rundumleuchte), bei einer Hinterradbereifung mit einem SRI von:
• SRI 700..............	2631 mm (103.6 in.)
• SRI 725..............	2660 mm (104.7 in.)
• SRI 750..............	2689 mm (105.9 in.)
• SRI 775..............	2719 mm (107.1 in.)
• SRI 800..............	2748 mm (108.2 in.)
• SRI 825 ..............	2777 mm (109.3 in.)
D - Breite
• Vorderachse - Flansch zu Flansch ..............	1680 mm (66.1 in.)
• Vorderachse - maximale Spurweite ohne Verbreiterung ..............	2015 mm (79.3 in.)
• Hinterachse - Flansch zu Flansch ..............	1552 mm (61.1 in.)
• maximale Breite bei Straßenfahrt ..............	2550 mm (100.4 in.)
E - Bodenfreiheit
- maximale Bodenfreiheit an der Frontantriebsachse, bei einer Vorderradbereifung mit einem SRI von:
• SRI 550 ..............	425 mm (16.7 in.)
• SRI 575 ..............	450 mm (17.7 in.)
• SRI 600 ..............	475 mm (18.7 in.)
• SRI 625 ..............	500 mm (19.7 in.)
• SRI 650 ..............	525 mm (20.7 in.)
- maximale Bodenfreiheit am Differnzialgehäuse mit Zugpendel, bei einer Hinterradbereifung mit einem SRI von:
• SRI 700..............	385 mm (15.2 in.)
• SRI 725..............	410 mm (16.1 in.)
• SRI 750..............	435 mm (17.2 in.)
• SRI 775..............	460 mm (18.1 in.)
• SRI 800..............	485 mm (19.1 in.)
• SRI 825 ..............	510 mm (20.1 in.)

WICHTIG: Die Bodenfreiheit bzw. die Höhe des Traktors ist abhängig von Reifenhersteller, Reifendruck, Ballastierung, Anhängevorrichtungen, Anbaugeräten und dergleichen.

Die Höhe des Traktors ist vor dem Durchfahren von Toren, Unterführungen, Brücken und dergleichen zu prüfen.
