Verstellbare Vorderachse ohne Frontantrieb - Spurweiten ohne Achsverbreiterungen

LX1056897
LX1056897-UN-04JUN13

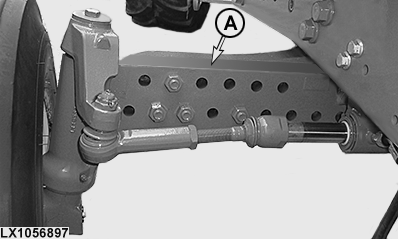

Verstellbare Vorderachse ohne Achsverbreiterungen

Die verstellbare Vorderachse (A) ohne Achsverbreiterungen kann auf 7 Spurweiten eingestellt werden.

Wurden die Räder zur Spureinstellung entfernt, die Radschrauben mit 310 N˙m (230 lb.-ft.) anziehen.

Nach einer Spurverstellung die Achsschrauben mit 400 N˙m (300 lb.-ft.) anziehen.

WICHTIG: Nach einer Spurverstellung das Drehmoment dieser Schrauben nach 4 und nach 8, sowie des öfteren innerhalb der nächsten 100 Betriebsstunden prüfen.

Bereifung

Position des Reifenventils

Lochposition der Achse


1

2

3

4

5

6

10.00-16

Außen

1524 mm

(60.0 in.)

1626 mm

(64.0 in.)

1728 mm

(68.0 in.)

1830 mm

(72.0 in.)

1932 mm

(76.1 in.)

2034 mm

(80.1 in.)

Innen

1483 mm

(58.4 in.)

1585 mm

(62.4 in.)

1687 mm

(66.4 in.)

1789 mm

(70.4 in.)

1891 mm

(74.4 in.)

1993 mm

(78.5 in.)


11.00-16

Außen

1522 mm

(59.9 in.)

1624 mm

(63.9 in.)

1726 mm

(67.9 in.)

1828 mm

(72.0 in.)

1930 mm

(76.0 in.)

2032 mm

(80.0 in.)

Innen

1481 mm

(58.3 in.)

1583 mm

(62.3 in.)

1685 mm

(66.3 in.)

1787 mm

(70.3 in.)

1889 mm

(74.4 in.)

1991 mm

(78.4 in.)


11L-15

Außen

1527 mm

(60.1 in.)

1629 mm

(64.1 in.)

1731 mm

(68.1 in.)

1833 mm

(72.2 in.)

1935 mm

(76.2 in.)

2037 mm

(80.2 in.)

Innen

1486 mm

(58.5 in.)

1588 mm

(62.5 in.)

1690 mm

(66.5 in.)

1792 mm

(70.6 in.)

1894 mm

(74.6 in.)

1996 mm

(78.6 in.)
